تفاصيل المنتج:
|
| رقم الموديل: | XY-42A | عمق الحفر: | 500-1100 م (NQ) |
|---|---|---|---|
| قطر الحفر: | BQ-HQ | طول أنبوب الحفر: | 4.2 م |
| الاستخدام: | استكشاف الجيولوجيا والمعادن | طريقة الحفر: | حفر الطين |
| سرعة المغزل القصوى: | 30-1500 لفة / دقيقة | قوة المحرك: | 38 كيلو واط @ 1800 دورة في الدقيقة |
| مضخة الطين: | BW250 / BW160 | زاوية الحفر: | 90-75 |
| تسليط الضوء: | معدات الحفر الأساسية الماس,آلة الحفر الأساسية الهيدروليكية |
||

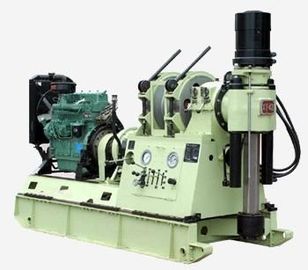

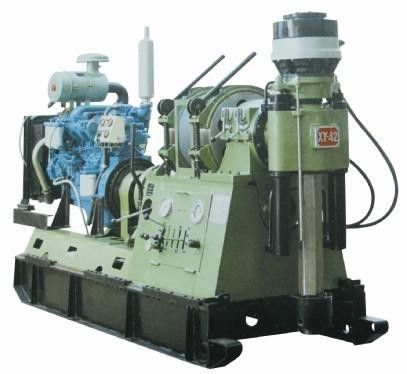

جهاز الحفر الأساسي من نوع المغزل الرأسي XY-42A للاستكشاف الجيولوجي / حفر آبار المياه
تطبيق
يمكن استخدام جهاز الحفر الأساسي من نوع المغزل XY-42A في حفر التجويف باستخدام مثقاب التنغستن وكربيد الرأس ومثقاب الماس.ويسمى أيضًا جهاز الحفر الأساسي السطحي في المكان العام.يمكن استخدامه أيضًا في هندسة الاستكشاف الجيولوجي ، والجيولوجيا المائية ، وحفر آبار المياه ، وفتحة الأساس الكبيرة وكذلك ثقب الركائز الأساسية.
مميزات
1. جهاز الحفر الأساسي XY-42A لديه 8 مستويات سرعة معقولة.أقصى عزم للدوران 3.5 Kn · m عند سرعة الدوران المنخفضة.
2. مع قطر فتحة المغزل إلى 92 مم وطول التغذية الهيدروليكية لأسطوانات الزيت المزدوجة 600 مم ، فإن جهاز الحفر الأساسي السطحي مناسب لتقنيات الحفر المختلفة بكفاءة حفر عالية
3. في حالات المشاكل ، يمكن للسرعتين العكسيتين أن يكون لهما فائدة كبيرة.
4. من خلال استخدام مضخة تروس مزدوجة ، فإنها تتمتع بطاقة معقولة ودرجة حرارة زيت منخفضة.
5. ظرف هيدروليكي مزدوج الفعل يضمن قوة التثبيت القوية
6. نظرًا لمزايا الهيكل المضغوط والتخطيط المعقول ، فإن صيانة وإصلاح جهاز الحفر الأساسي السطحي XY-42A مريح.
7. جهاز الحفر الأساسي يمكن أن يتحرك بسلاسة.هذا ، جنبًا إلى جنب مع مركز الثقل المنخفض ، يضمن ثباتها حتى أثناء الحفر بسرعة عالية.
8. مزودة بميزان قياس لمعرفتك الجيدة بحالة الحفر في قاع الحفرة ؛يمكن تشغيل كل مقبض بخفة وموثوقية.
ج: قدرة الحفر
1. الحفر الأساسية
| نوع قضيب الحفر | حجم قضيب الحفر | عمق الحفر | |
| القضيب صنع في الصين | داخل قضيب الحفر المضطرب | 42 مم (1.65 بوصة) | 1100 م (3608 قدم) |
| 50 مم (1.97 بوصة) | 820 م (2690 قدم) | ||
| 60 مم (2.36 بوصة) | 610 م (2001 قدم) | ||
| قضيب حفر خط الأسلاك | 53 مم (2.09 بوصة) | 950 م (3116 قدم) | |
| 71 مم (2.80 بوصة) | 700 م (2296 قدم) | ||
| 89 مم (3.50 بوصة) | 550 م (1804 قدم) | ||
| قضيب DCDMA | داخل قضيب الحفر المضطرب | AW | 1100 م (3608 قدم) |
| BW | 820 م (2690 قدم) | ||
| شمال غرب | 650 م (2132 قدم) | ||
| HW | 430 م (1410 قدم) | ||
| قضيب حفر خط الأسلاك | عبد القدير | 1200 م (3936 قدم) | |
| BQ | 950 م (3116 قدم) | ||
| NQ | 730 م (2394 قدم) | ||
| HQ | 500 م (1640 قدمًا) | ||
2. حفر آبار مائية جيولوجية
| خارج حجم قضيب الحفر المضطرب | حفرة ديا. | عمق الحفر |
| 60 مم (2.36 بوصة) | 200 مم (7.87 بوصة) | 400 م (1312 قدم) |
| 73 مم (2.87 بوصة) | 350 مم (13.78 بوصة) | 250 م (820 قدم) |
| 89 مم (3.50 بوصة) | 500 مم (19.69 بوصة) | 150 م (5379 قدم) |
3. الأساس حفر حفرة الركيزة باستخدام جهاز الحفر السطحي XY-42A
أ.استخدم قضيب حفر خارجي بحجم 89 مم (3.50 بوصة) ، ثقب ديا.
تشكيل فضفاض: 800 مم (31.50 بوصة)
تشكيل الصخور الصلبة: 500 مم (19.69 بوصة)
عمق الحفرة: 100 متر (328 قدم)
ب.رأس الحفر لجهاز الحفر الأساسي السطحي XY-42A
رأس الحفر عبارة عن تغذية هيدروليكية لأسطوانات زيت مزدوجة ونوع ناقل حركة ميكانيكي.
مدى زاوية دوران الحفر: 0 ° - 360 °
ج. مغزل
قائمة سرعة المغزل (ص / دقيقة)
| رقم مرحلة قوة السرعة لجهاز الحفر الأساسي XY-42A | سرعة آلة الطاقة 1500 ص / دقيقة | سرعة آلة الطاقة 1000 ص / دقيقة | |
| إلى الأمام | بطيئة 4 | 82 ، 151 ، 215 ، 313 | 54. 100 ، 143207 |
| مرتفع 4 | 251 ، 463 ، 661961 | 166 ، 307 ، 437 ، 636 | |
| يعكس | بطيئة 1 | 67 | 44 |
| مرتفع 1 | 205 | 13 | |
ماكس.عزم دوران المغزل لجهاز الحفر الأساسي XY-42A:
كفاءة آلة الطاقة 30KW (40HP) السرعة 1500r / min: 3.2 KN • m (2358 lbf • ft)
كفاءة آلة الطاقة 22 كيلو واط (29.5 حصان) السرعة 1000 لفة / دقيقة: 3.5 كيلو نيوتن • متر (2580 رطل من القوة • قدم)
ماكس.قدرة الرفع: 80 كيلو نيوتن (17984 رطلاً)
ماكس.ضغط التغذية: 60 كيلو نيوتن (13488 رطل)
ستورك المغزل: 600 مم (23.62 بوصة)
معرف المغزل: 92 مم (3.62 بوصة)
د. رافعة لجهاز الحفر السطحي XY-42A
سرعة الرفع (خط أحادي الطبقة الثالثة)
سرعة آلة الطاقة 1500 دورة / دقيقة: 0.78 ، 1.44 ، 2.06 ، 2.99 م / ث (2.56 ، 4.72 ، 6.76 ، 9.81 قدم / ثانية)
سرعة آلة الطاقة 1000r / min: 0.52 ، 0.96 ، 1.36 ، 1.98 م / ث (1.71 ، 3.15 ، 4.46 ، 6.49 قدم / ث)
ماكس.قدرة رفع خط واحد
كفاءة آلة الطاقة 30 كيلو واط (40 حصان) السرعة 1500 لفة / دقيقة: 30 كيلو نيوتن (6744 رطل من القوة)
كفاءة آلة الطاقة 22kw (29.5HP) وسرعة 1000r / min: 34 KN (7643 lbf)
حبل سلك ضياء: 16 مم (0.63 بوصة)
سعة الطبل: 90 م (295.2 قدم)
قطر الأسطوانة: 285 ملم (11.22 بوصة)
قطر أسطوانة الفرامل: 490 مم (19.29 بوصة)
عرض شريط الفرامل: 120 ملم (4.72 بوصة)
E. صندوق تغيير القابض والسرعة لجهاز الحفر الأساسي السطحي XY-42A
القابض الاحتكاك ذو اللوحة الواحدة من النوع الجاف.
في صندوق تغيير السرعة ، يتم تغيير السرعة عن طريق انزلاق الترس للأمام 4 ، للخلف 1.
F. إطار انزلاقي (مع قاعدة منزلقة)
طول الإزالة: 460 مم (18.11 بوصة)
المسافة بين قمة الثقب والفتحة: 310 ملم (12.20 بوصة)
ج. مضخة وقود
مضخة أحادية العتاد
النزوح: 32 + 12 لتر / دقيقة (8.5 + 3.2 جالون أمريكي / دقيقة)
ضغط العمل: 0-8 ميجا باسكال (0-1160 رطل / بوصة مربعة)
ماكس.الضغط: 12 ميجا باسكال (1740 رطل / بوصة مربعة)
السرعة (ص / دقيقة): 1500
ح. قوة الحفر لجهاز الحفر الأساسي السطحي XY-42A
| نوع الاسم | محرك كهربائي Y200L-4 | محرك ديزل Deutz F4L 912 |
| قوة | 30 كيلو واط (40 حصان) | 38 كيلو واط (51 حصان) |
| سرعة | 1500 ص / دقيقة | 1800 ص / دقيقة |
أنا. الأبعاد (L × W × H): 2730 × 1100 × 1860 مم (107.5 × 43.3 × 73.2 بوصة)
ج. الوزن (باستثناء وحدة الطاقة): تقريبًا.1800 كجم (3969 رطلاً)
