| الاسم التجاري: | JCDRILL |
| رقم الطراز: | JKY150 |
| الـ MOQ: | 1 |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 500 مجموعة / سنة |

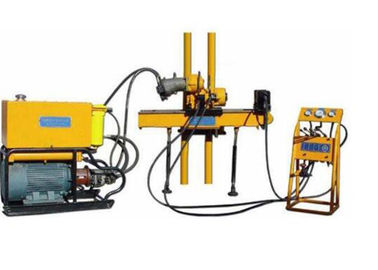

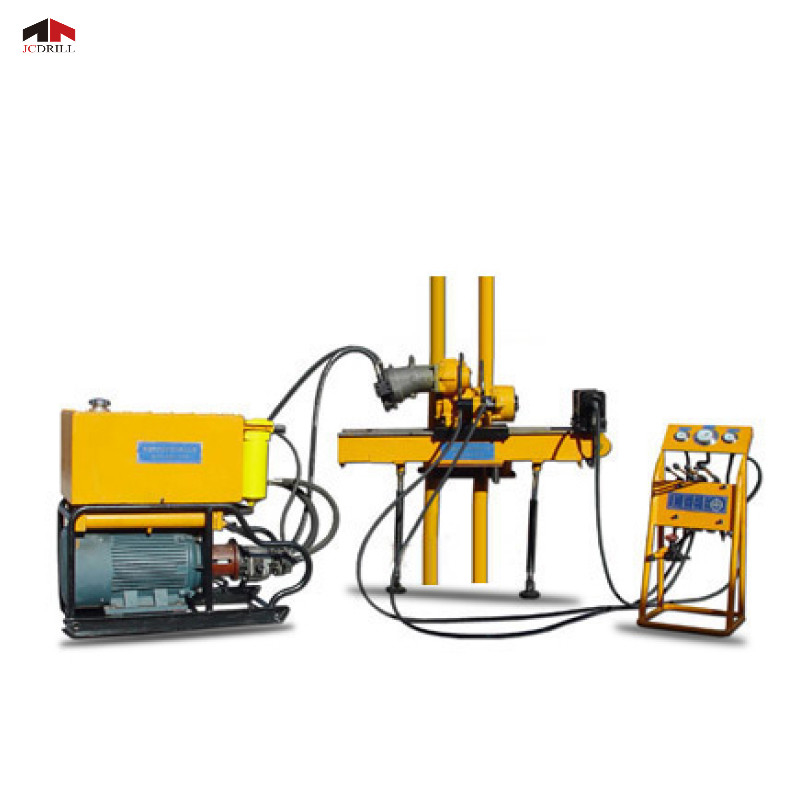

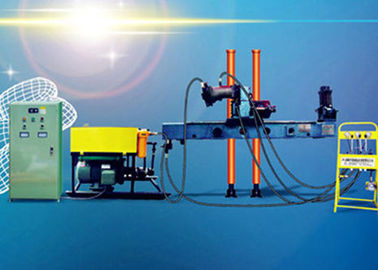

150M آلة الحفر الهيدروليكية الكاملة المحرك الكهربائي لمشروع النفق
التطبيق
منصة حفر جوهر النفق ، جنبا إلى جنب مع مضخة معينة ، هي المكون الرئيسي لمعدات حفر النفق. المضخة هي نفسها التي تستخدم فوق الأرض.هناك بعض المتطلبات الخاصة لمعدة حفر حفر النفقيتكون من أربعة أجزاء: الجهاز الرئيسي، منصة التحكم، وحدة الطاقة وخزان الزيت. يتم ربط الأربعة مع بعضها البعض من خلال قناة مرنة.
لجعلها تعمل، يجب أن تحفر غرفة، أما عن حجمها، فإنه يعتمد على.لا توجد حاجة لحفر الغرفة ويمكن لجهاز الحفر نفسه أن يسافر على طول النفق.
السمات
1فهي منفصلة في الهيكل، صغيرة الحجم، خفيفة الوزن، مرنة في الحركة ومريحة في التشغيل.
2يتم تشغيل المضخة الهيدروليكية بواسطة محرك كهربائي مضاد للانفجار من خلال نظام التشغيل، ثم مضخة هيدروليكية قوة المحرك الهيدروليكي لجعل رأس الحفر تدور، وفي نفس الوقت،يتم تحقيق حركة رأس الحفر عن طريق أسطوانة النفط والسلسلة آلية سرعة مزدوجة.
3يمكن أن يلبي الدوال الهيدروليكي وظيفة القيود وحماية إيقاف الطاقة.
4. وظيفة الانزلاق والامتداد والانسحاب من الصاري يجعل من المريح أن يلمس قاع الصاري الأرض أو المنصة ، وبالتالي فإن منصة الحفر ستكون أكثر استقرارا.
5الذراع المتأرجحة والعمود يمكن أن تفعل حركة الهفوف، والتي تلبي طلب الحفر متعددة الزوايا.
6نطاق سرعة الدوران هو واسع والعزم كبير.
المواصفات
| النموذج | الوحدة | JKY150 | JKY200 | JKY300 |
| قدرة العمق | م | 150 | 200 | 300 |
| قطر العصا | ملم | 33/43 | 33/43 | 33/43 |
| قطر الثقب | ملم | 37-47 | 37-47 | 37-47 |
| نطاق زاوية الثقب | ° | 0-360 | 0-360 | 0-360 |
| سرعة الدوران | Rpm | 500-1700 | 500-1700 | 720-1800 |
| عزم الدوران | Nm | 72-275 | 80-280 | 90-320 |
| ضربة التغذية | ملم | 500 | 850 | 900 |
| القدرة الكاملة | KN | 30 | 40 | 60 |
| مضخة الزيت للنموذج المحرك | MN2-180M-4 | MN2-180M-4 | MN2-225S-4 | |
| قوة المحرك | V/Kw | 380/18.5 | 380/18.5 | 380/37 |
| مضخة الطين ذات الطراز المحرك | MN2-132S-4 | MN2-132S-4 | MN2-132S-4 | |
| محرك هيدروليكي | L6V55 | L6V55 | L6V80 | |
| مضخة هيدروليكية | CBF-F 50-10 | CBF-F 50-10 | CBF-F 80-10 | |
| خزان الزيت | 80 لتر | 80 لتر | 150 لتر | |
| نموذج مضخة الوحل | DA-120 | DA-120 | BWJ-80 | |
| معدل تدفق مضخة الوحل | ل / دقيقة | 120 | 120 | 80 |
| ضغط مضخة الطين | ام بي اي | 3 | 3 | 3 |
| قوس الوزن | كيلوغرام | 160 | 260 | 380 |
| عمود الأبعاد | ملم | 1700*400*300 | 1600*400*300 | 1600*400*300 |
| لوحة تشغيل الوزن | كيلوغرام | 58 | 60 | 60 |
| لوحة تشغيل الأبعاد | ملم | 610*1050*530 | 610*1050*530 | 610*1050*530 |
| محطة توليد الكهرباء | كيلوغرام | 275 | 280 | 450 |
| محطة الطاقة ذات البعد | ملم | 1330*900*450 | 1330*900*450 | 1340*1010*560 |
