محمولة على مقطورة محمولة الماس الحفر الأساسية مع BQ 1500m قدرة الحفر

محمولة على مقطورة محمولة الماس الحفر الأساسية مع BQ 1500m قدرة الحفر

الاسم التجاري: JCDRILL
رقم الطراز: JCD1500
الـ MOQ: 1 مجموعة
السعر: Negotation
شروط الدفع: T/T, L/C, ويسترن يونيون, MoneyGram
القدرة على التوريد: 2000Set
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO,CE
النوع:
جهاز الحفر الأساسي
قدرة عمق الشبت:
1500m (BQ)
حفرة قطرها:
بك، نق، المقر الرئيسي، PQ
زاوية الحفر:
45 درجة -90 درجة
أقصى دوران الدوران:
4650n.m
التطبيق:
التعدين
المحرك:
كومينز 6CTA8.3-C195
السحب السحب:
30 كيلو نيوتن
الوزن الإجمالي:
10000 كجم
قوة المحرك:
145 كيلو واط
الحجم:
6250 × 2220 × 2730 مم
تفاصيل التغليف:
حزمة النقل الصادرات القياسية
القدرة على العرض:
2000Set
إبراز:

آلة حفر الأساسية

,

معدات الحفر الأساسية الماس

وصف المنتج

JCD1500 المحمول المرفق على مقطورة كاملة الهيدروليكية حفر الماس القلب مع BQ 1500m قدرة الحفر



التطبيق

تم تطوير JCD1500 النموذج الجديد للبركة الهيدروليكية الكاملة للبركة هي بركة هيدروليكية نموذجية على مقطورة عجلات ، مع تقنية مرجعية من نفس النوع من المعدات في الداخل والخارج.جهاز الحفر لديه تصميم معقول وأداء متفوقمن السهل تشغيله وصيانته.

يستخدم جهاز الحفر الهيدروليكي JCD1500 على مقطورة عجلات بشكل رئيسي لحفر الثقوب الميمية والمستقيمة. يمكن استخدامه في الاستكشاف والبحث عن الجيولوجيا والمعادن والفحم والصناعة النووية ،الهيدرولوجيا وفي مجالات الصناعات الأخرىإنها منصة حفر أساسية باستخدام قطع ذات أطراف الماس والكربيد بشكل رئيسي.الاستخدام السليم والصيانة المعقولة يمكن أن تضمن أفضل عملية وأداء مع توافر وطول العمرلذلك، يجب على جميع العملاء اتباع دليل التشغيل والصيانة بدقة. كل الخسارة، مثل تلف المعدات والإصابة الشخصية وما إلى ذلك، من الأسباب التالية،يجب أن يكون العملاء مسؤولين عن أفعالهم.
·أي تطبيقات تتجاوز تلك الموصوفة في هذا الدليل.
·أي تغيير على المعدات على سبيل المفترض من تلقاء نفسها.
·أي عملية أو أداء يتعارض مع تعليمات السلامة واللوائح و / أو أي استخدام لا يتبع متطلبات الدليل.
·أي صيانة للجهاز بأكمله ولكل مكون وفقاً للمتطلبات.

السمات

تستخدم منصة الحفر القيادة الهيدروليكية الكاملة ، ونوع مسار الإطارات ، لذلك هي منصة حفر هيدروليكية نموذجية على مقطورة عجلات.يتم تشغيل رأس الحفر بواسطة محرك متغير مع وظيفة التحولات الميكانيكية ذات السرعات الثنائية، تغيير سرعة بدون خطوة مع بنية متقدمة وبسيطة. يتم تغذية رأس الحفر ودفعها مع نظام يربط الغشاء المجوف وسلاسل الزيت بالسلسلة.إذا كانت قضبان المكبس من أسطوانة الزيت تتحرك مسافة معينة، سوف يضاعف رأس الحفر المتحرك المسافة.يمكن ضبط الصاري في نطاق الزاوية من 0 إلى 90 درجة لحفرة الحفر مع مركز الجاذبية المنخفضة والاستقرار الجيد للوحدة الكليةتوفر المنصة لمشغلها مجالًا جميلًا من الرؤية وظروف عمل واسعة ومريحة. تبدو المنصة جميلة في الهيكل العام وتجسد فكرة التصميم الموجهة للناس.
(1) أداء موثوق به
بناءً على مبدأ شراء المعدات المساعدة الحيوية دولياً، محرك الديزل، المضخة الهيدروليكية، الصمامات الرئيسية، المحركاتخفضات الزحف وقطع الغيار الهيدروليكية الرئيسية جميعها اعتمدت منتجات العلامات التجارية الشهيرة في الداخل والخارج.
(2) جهاز حفر هيدروليكي عالي الكفاءة على مقطورة عجلات
مع عزم دوران كبير، وتخصيص وحدة طاقة عالية مع تصميم هيكل معقول وطريقة تشغيل متقدمة وطول 6 أمتار (19.7 قدم) من قضيب الحفر،جميع هذه تضمن عالية تشغيل منصة الحفر وكفاءة الأداء.
(3) حماية البيئة
مع انخفاض انبعاثات الملوثات من محركات الديزل، وتصميم محترف للحد من الضوضاء، منصة الحفر مناسبة تماما للعمل في المناطق الحضرية والأداء.
(4) توفير الطاقة حفر الهيدروليكي على مقطورة عجلات
باعتماد تقنية التحكم المتقدمة الحساسة للحمل، قامت منصة الحفر بتقليل استهلاك الطاقة وتوليد الحرارة إلى أدنى مستوى.أداء موثوق به وتشغيله بسهولة، هو المعدات ذات الأولوية لاختيارها في منصة الحفر الهيدروليكية الكاملة من السوق المحلية الحالية.

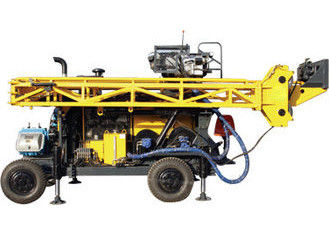

محمولة على مقطورة محمولة الماس الحفر الأساسية مع BQ 1500m قدرة الحفر 0

المواصفات

وقد تم حساب الأرقام الواردة في هذه الجداول، استنادا إلى الخبرات الميدانية، ويمكن توقعها بشكل معقول.تقنيات الحفر والمعدات المستخدمة.

محركات الديزل النموذج كومينز 6CTA8.3-C195 (توربو شحن وتشغيل المياه المبردة)
النزوح 8.3 لتر (2.19 جالون أمريكي)
  القوة 145 كيلوواط (195 حصان)
الدورانات المسموح بها ((الوضع المصنع) 2200 دورة في الدقيقة
قدرة الحفر BQ 1500 متر ((4920 قدم)
القيمة الوطنية 1300 متر ((4264 قدم)
المقر 1000 متر ((3280 قدم)
PQ 680 متر ((2230 قدم)
رأس الحفر محرك الدوران محركات هيدروليكية مزدوجة صانع:SAUER-DANFOSS
RPM نوبتين/ تغيير بدون خطوة 0-1145 دورة في الدقيقة
النسب الثامنة الأولى776واحد اثنان اثنان716:1
مفتوح الرأس طريقة الزحف الجانبي مع القيادة الهيدروليكية
الهيدروليكي تشاك ((PQ)) فتح هيدروليكي ، مصراع ربيع القرص ، نوع مغلق بشكل طبيعي قدرة الاحتفاظ المحوري من 222 400 N
  أقصى عزم 4650 N·m ((3427 lbf·ft)
حافظ على القطر 121 ملم ((4.76 بوصة)
أقصى قدرة الرفع للفول 150 kN ((33720 lbf)
أقصى قدرة تغذية 75 كيلون ((16860 رطل)
حزمة المضخة الرئيسية مضخة محورية بمضخة متغيرة مضخة ثلاثية للقيادة في دوران رأس الحفر ، الرفع الرئيسي ، مضخة الطين ومركب الرافعة. صانع: دانفوس مضخة 1: 150LPM عند 28.5MPa مضخة 2: 120LPM عند 25MPa مضخة 3: 102 LPM عند 25MPa
خزان هيدروليكي السعة 420 لتر (111 جالون أمريكي)
سرعة الرفع (سلك واحد) 38-70m/min ((طبول عارية)
قدرة المحطة الرئيسية قوة رفع (سلك واحد) 77kN ((17310 رطل)
الرفع قطر سلك الصلب 18 ملم ((0.71 بوصة)
  طول سلك الصلب 50 م ((164 قدم)
  سرعة الرفع (سلك واحد) 164m/min (طبول عاري)
سعة خط الأسلاك قوة رفع (سلك واحد) 12 kN ((2698 lbf) (طبل عاري)
الرفع قطر سلك الصلب 6 ملم ((0.24 بوصة)
  طول سلك الصلب 1500 متر ((4920 قدم)
  ارتفاع الصاري 11 م ((36 قدم)
  زاوية تعديل الصاري 0° ≈ 90°
  زاوية الحفر 45° ≈ 90°
الصخرة السكتة الدماغية 3800 ملم ((150 بوصة)
  ضربة الانزلاق 1500 ملم ((59 بوصة)
  سحب الغذاء 15000kg ((33075 رطل)
  قوة الدفع 7500kg ((16538 رطلا)
  سحب العصا 3 أمتار أو 6 أمتار (9.84 قدم أو 19.68 قدم)
مضخة الطين مشبك القدم النوع مضخة متبادلة مضخة ثلاثية
النموذج BW250
السكتة الدماغية 100ملم ((3.9 بوصة)
حجم الإنتاج 250,145، 90، 52 لتر/دقيقة (66، 38، 24، 14 جالون أمريكي/دقيقة)
ضغط التفريغ 2.5، 4.5، 6.0، 6.0 Mpa (363, 653, 870, 870 psi)
نطاق القيود 55.5-117.5 مم ((2.19-4.63 بوصة) من خلال فتحة Ф154mm ((6.06 بوصة)
غيرها الوزن 10000 كجم ((22050 رطل)
أبعاد العمل (L × W × H) 5652 × 2130 × 10200 ملم (222.5 × 83.9 × 401.6 بوصة)
أبعاد النقل (L × W × H) 5970 × 2130 × 2730 ملم (235 × 83.9 × 107.5 بوصة)
وسيلة النقل نوع الإطارات

حالة العميل

                                  محمولة على مقطورة محمولة الماس الحفر الأساسية مع BQ 1500m قدرة الحفر 1

محمولة على مقطورة محمولة الماس الحفر الأساسية مع BQ 1500m قدرة الحفر 2

الخدمة

High Performance Diamond Core Drill Rig For Geology / Mineral Exploration Core Drilling XY-44A

في نظام خدمة ما بعد البيع لدينا، قمنا بإنشاء نظام تحكم مثالي وفقاً لسلسلة ISO-9000،تاريخ التكنولوجيا وحل المشاكل وسيتم توفير حل وتدابير وقائية في أي مشروع الحفاظ، سيتم استخدام جميع قطع الغيار في منتجات OEM الجديدة مع تعليمات التثبيت، قائمة التعبئة والتعبئة، تعليمات الشركة المصنعة، المؤهلات وشهادة الضمان.


نحن نقدم "معدات واحدة وحالة واحدة، خدمة لا نهاية لها، وهي خدمة ما بعد البيع تبدأ من تأكيد الطلب، وتستمر طوال عمر العمل للمعدات.
