| الاسم التجاري: | JCDRILL |
| رقم الطراز: | TWD150 |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 500set/السنة |

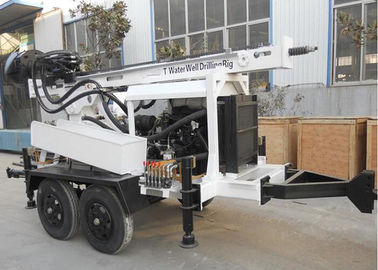

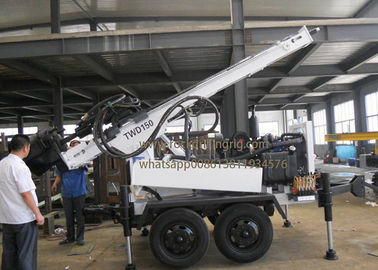

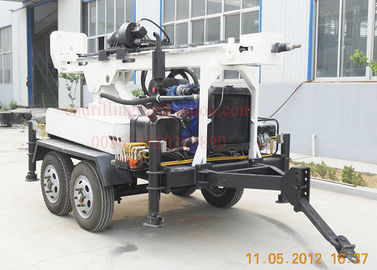

150m DTH الطين الحفر المثبتة على مقطورة الحفر مع 45KW الديزل
تطبيق
جهاز حفر آبار المياه المثبت على المقطورة الهيدروليكية TWD150 مركب على مقطورة طريق ذات عجلتين ومدمج في جميع ميزات الانزلاق القابلة للتقسيم والأدوات المشتركة.
إن معدات حفر آبار المياه المحمولة هي الآلة الأكثر شيوعًا التي تلبي معظم متطلبات آلة الحفر المركبة القادرة على إكمال ثقوب إمدادات المياه الريفية في الرواسب والصخور الصلبة ، وآلة حفر آبار المياه التي تزن حوالي 2100 كجم مما يسمح بسحبها بواسطة البيك اب مليء بالميزات.
صفات
يجمع TWD150 بين حزمة الطاقة المدمجة وتخزين أنبوب الحفر ومضخة الرغوة على مقطورة ذات محور واحد.هذا يجعل الإعداد سريعًا في معظم المواقع وهو جهاز مثالي متعدد الأغراض للعديد من عمليات حفر آبار المياه.
يحتوي TWD150 على مضخة طينية مدمجة في هذه المضخة ذات الرأس العالي التي يمكنها الحفر بشكل أعمق بشكل أسرع من مضخات الطين الطاردة المركزية المركبة على الانزلاق وتستمد طاقتها مباشرة من حزمة طاقة المقطورة.
تخصيص
| لا. | وصف | تي دبليو دي 150.00 |
| 1 | حفر الجيولوجيا | جميع الانواع |
| 2 | عمق الحفر | 0-150 م |
| 3 | قطر الحفر | 90 - 200 مم |
| 4 | نظام الحفر والتشغيل | هيدروليكي |
| 5 | تجميع جهاز الحفر | 1 وحدة كاملة ، المحرك الرئيسي مدفوعة |
| 6 | إمكانية التنقل | 4 مقطورة طريق ترادفي |
| 7 | وسائل النقل | سحبها بشاحنة صغيرة أو شاحنة خفيفة |
| 8 | أنبوب الحفر (القطر × الطول) | 60/76 مم × 2 م |
| 9 | مضخة الطين | مضخة تقدمية 400 لتر / دقيقة عند 6 بار |
| 10 | مضخة رغوة | مدفوعة هيدروليكي ، مثبتة على منصة حفر |
| 11 | وزن | 2177 كجم |
| نظام روتاريهيد والأعلاف | ||
| 12 | محرك رأس علوي بواسطة أسطوانة هيدروليكية من خلال سلسلة الخدمة الشاقة. | |
| 13 | عزم الدوران | 2232 نيوتن |
| 14 | سرعة | 0 - 34 دورة في الدقيقة. |
| 15 | سفر الرأس | 2.25 متر |
| 16 | قدرة السحب | 3813.09 كجم |
| 17 | سحب سرعة تغذية بطيئة | 1.22 متر / دقيقة |
| 18 | سحب سرعة التغذية السريعة | 12.26 متر / دقيقة |
| 19 | المنسدلة سرعة التغذية البطيئة | 0-1.88 متر / دقيقة |
| 20 | المنسدلة سرعة التغذية السريعة | 0-16.90 متر / دقيقة |
| محرك ديزل | ||
| 21 | قوة | 45 كيلو واط |
| 22 | نموذج | YC2115 |
| أنبوب الحفر | ||
| 23 | طول أنبوب الحفر | 2.00 متر |
| 24 | قطر أنبوب الحفر | 76 ملم |
| 25 | خيط | 2 3/8 REG API Mod |
| 26 | سرعة حزمة الطاقة | 3000 دورة في الدقيقة. |
| 27 | تحميل حزمة الطاقة | الأعلى.47 حصان. |
| مضخة الطين | ||
| 28 | سعة التدفق | 400 لتر / دقيقة |
| 29 | الأعلى.ضغط العمل | 6 بار |
| النظام الهيدروليكي | ||
| 30 | سعة الخزان الهيدروليكي | 140 لتر |
| استقرار جاك | ||
| 31 | 2 رافعات أمامية و 2 مقابس خلفية | |
| 32 | تجويف | 80 ملم |
| 33 | ضربة | 480 ملم |
| نظام الهواء | ||
| 34 | مشحم من نوع فنتوري لحفر أسفل الحفرة. | |
| 35 | الأعلى.الضغط | 40 بار |
| 36 | سعة خزان الزيت | 8 لتر |
| أبعاد | ||
| 37 | الطول الإجمالي | 4540 ملم |
| 38 | العرض الكلي | 1750 ملم |
| 39 | الارتفاع الكلي | 1900 مم |
