تفاصيل المنتج:
|
| رقم الموديل: | الأساسية برميل BQ رئيس | نوع: | برميل مزدوج النواة |
|---|---|---|---|
| اساسي: | AQ BQ NQ HQ PQ | اسم المنتج: | الجمعية برميل الأساسية |
| طلب: | الحفر الأساسية لخط الأسلاك | اللون: | أسود |
| طرد: | حزمة صندوق خشبي | سلسلة: | DCDMA سلك خط سلسلة Q |
| وزن: | 13.70 كجم | ديامترز: | سلسلة BC NC HC PC BC3 NC3 HC3 PC3 T. |
| طول: | 1.5 م ، 3 م | ||
| تسليط الضوء: | أدوات الحفر الأساسية الماس الجمعية برميل,أدوات الحفر الأساسية bq الماس,bq الماس الحفر الأساسية الجمعية برميل |
||

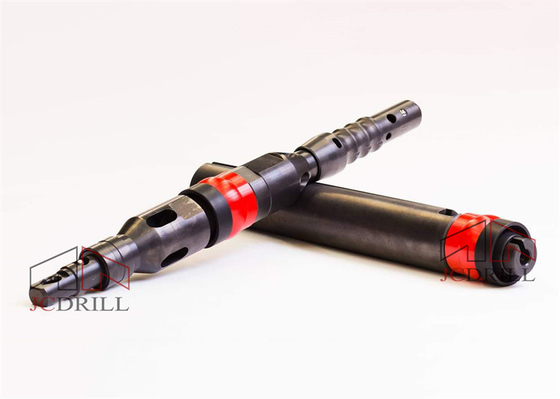

بي كيو دايموند الأساسية برميل الجمعية الأنبوب الداخلي والخارجي وتجاوز في نظام سلكي
>> مقدمة
يشتمل نظام حفر خط الأسلاك على مجموعة البرميل الأساسية والتجميع الزائد. تتكون مجموعة البرميل الأساسية من مجموعة الأنبوب الداخلي ومجموعة الأنبوب الخارجي ، ويبلغ طول الأنابيب الداخلية والخارجية 1.5 مترًا و 3 أمتار.
توفر مجموعة الرأس: آليات إغلاق وتدوير رمح للسماح بإدخال واسترجاع مجموعة الأنبوب الداخلي ، وتجميع محمل للسماح للأنبوب الداخلي بالبقاء ثابتًا وتجنب تلف العينة أثناء الحفر ، ومؤشرات تشغيل ضغط السوائل وصمامات التحكم في السوائل.
تشتمل جميع مجموعات الرأس على مجموعة صمام الإغلاق والتي توفر إشارة ضغط السائل لمشغل الحفر عند ضغط أعضاء الصمام ، مما يشير إلى وجود أنبوب داخلي ممتلئ أو مسدود.
تتكون مجموعة الأنبوب الأساسي من مجموعة الأنبوب الداخلي ومجموعة الأنبوب الخارجي ، وتتكون مجموعة الأنبوب الداخلي من:مجموعة الرأس ، الأنبوب الداخلي ، علبة الرافع الأساسية ، رافع النواة ، حلقة الإيقاف.
تجمع مجموعة الأنبوب الداخلي العينة الأساسية أثناء عملية الحفر وتكون مستقلة عن مجموعة الأنبوب الخارجي.تتكون مجموعة الأنبوب الخارجي من باقي مكونات البرميل الأساسية:
اقتران القفل ، اقتران محول ، الأنبوب الخارجي.

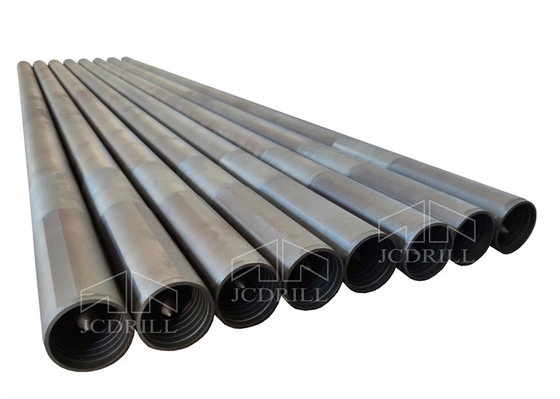

تظل مجموعة الأنبوب الخارجي دائمًا في قاع الحفرة وتضم مجموعة الأنبوب الداخلي أثناء عملية الحفر.
| سطح أنبوب مزدوج | ||||
| الحجم (حفر استكشاف السطح) | النظام المتري (مم) | النظام الإمبراطوري (في) | ||
| حفرة قطرها | قطر النواة | حفرة قطرها | قطر النواة | |
| BQ | 60 | 36.4 | 2.36 | 1.43 |
| NQ | 75.7 | 47.6 | 2.98 | 1.88 |
| HQ | 96.1 | 63.5 | 3.78 | 2.5 |
| PQ | 122.7 | 85 | 4.83 | 3.34 |
| سطح أنبوب ثلاثي | ||||
| NQ3 | 75.7 | 45 | 2.98 | 1.78 |
| HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
| PQ3 | 122.7 | 83 | 4.83 | 3.27 |

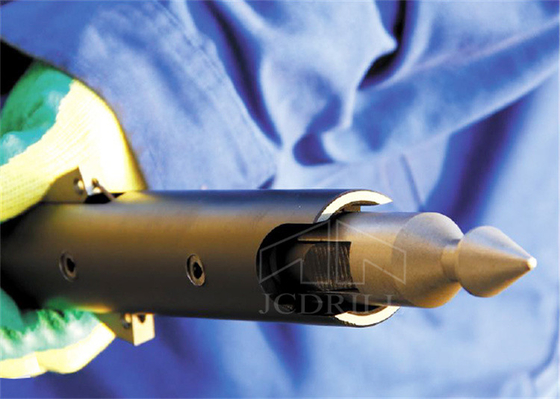

>> مخطط هيكل تجميع الرأس BQ
| بطاقة تعريف# | العنصر | ديكريبتيون | وحدة | الوزن (كجم) |
| 1-25 | الجمعية الرأس | BQ-TKZC | تعيين | 5.06 |
| 1 | رأس الحربة | BQ-TK-LMT | كمبيوتر | 0.20 |
| 2 | فصل الربيع | BQ-TK-DWTH | مجموعة | 0.01 |
| 3 | دبوس الماسك | BQ-TK-DWX | مجموعة | 0.02 |
| 4 | قاعدة رأس الحربة | BQ-TK-MTZ | كمبيوتر | 0.45 |
| 5 | حالة سحب المزلاج | BQ-TK-HSG | كمبيوتر | 0.9 |
| 6 | دبوس الربيع | TXX-11 * 26 | كمبيوتر | 0.01 |
| 7 | دبوس الربيع (2) | TXX-10 * 42 | كمبيوتر | 0.02 |
| 8 | مزلاج الربيع | BQ-TK-ZH | كمبيوتر | 0.01 |
| 9 | مزلاج (2) | BQ-TK-TKB | كمبيوتر | 0.16 |
| 10 | دبوس الربيع | TXX-10 * 32 | كمبيوتر | 0.01 |
| 11 | دبوس الربيع | TXX-6 * 35 | زوج | 0.01 |
| 12 | قاعدة مزلاج | BQ-TK-TKZ | كمبيوتر | 0.03 |
| 13 | الجزء العلوي من مزلاج الجسم | BQ-TK-TKJ | كمبيوتر | 0.6 |
| 14 | الكتف الهبوط | BQ-TK-XGH | كمبيوتر | 0.07 |
| 15 | الجسم السفلي مزلاج | BQ-TK-XGJT | كمبيوتر | 0.5 |
| 16 | الجوز قفل الموقد | BQ-TK-TJLM | كمبيوتر | 0.05 |
| 17 | مغزل | BQ-TK-ZZ | مجموعة | 0.6 |
| 18 أ | صمام الإغلاق صعب | BQ-TK-FP | كمبيوتر | 0.02 |
| 18 ب | صمام الإغلاق ناعم | BQ-TK-FP-H | كمبيوتر | 0.02 |
| 19 | غسالة (2) | BQ-TK-JGD | كمبيوتر | 0.1 |
| 20 | تحمل (2) | ZC-51203 | كمبيوتر | 0.1 |
| 21 | جلبة المغزل | BQ-TK-ZCZ | كمبيوتر | 0.45 |
| 22 | زنبرك ضغط | BQ-TK-ZZTH | قطع | 0.01 |
| 23 | غسالة | BQ-TK-DP | كمبيوتر | 0.01 |
| 24 | الجوز قفل النفس | ZSLM-M16 | قطع | 0.01 |
| 25 | غطاء الأنبوب الداخلي | BQ-TK-NGJTZC | كمبيوتر | 0.78 |
| 25 أ | غطاء الأنبوب الداخلي | BQ-TK-NGJTZC | كمبيوتر | 0.7 |
| 25 ب | تركيب الشحوم | ZYZ-M6 * 1 | كمبيوتر | 0.01 |
| 25 ج | كرة | جي كيو 22 | كمبيوتر | 0.04 |
| 25 د | فحص جسم الصمام | BQ-TK-FYG | كمبيوتر | 0.04 |
