تفاصيل المنتج:
|
| رقم الموديل: | الأساسية برميل HQ رئيس | نوع: | برميل مزدوج النواة |
|---|---|---|---|
| اساسي: | AQ BQ NQ HQ PQ | اسم المنتج: | الجمعية برميل الأساسية |
| طلب: | الحفر الأساسية لخط الأسلاك | اللون: | أسود |
| طرد: | حزمة صندوق خشبي | سلسلة: | DCDMA سلك خط سلسلة Q |
| وزن: | 13.70 كجم | ديامترز: | سلسلة BC NC HC PC BC3 NC3 HC3 PC3 T. |
| طول: | 1.5 م ، 3 م | ||
| تسليط الضوء: | api القياسي للبرميل الأساسي hq,البرميل الأساسي لحفر خط الحفر السطحي,تجميع البرميل الأساسي المقر الرئيسي |
||
معيار api للتجاوز المعياري لأدوات الحفر للتعدين بأنبوب مزدوج ، البرميل الرئيسي للحفر السطحي
>> مقدمة

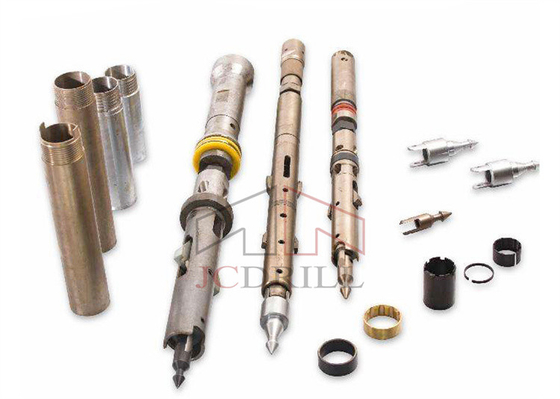

يشتمل نظام حفر خط الأسلاك على مجموعة البرميل الأساسية والتجميع الزائد. تتكون مجموعة البرميل الأساسية من مجموعة الأنبوب الداخلي ومجموعة الأنبوب الخارجي ، ويبلغ طول الأنابيب الداخلية والخارجية 1.5 مترًا و 3 أمتار.
توفر مجموعة الرأس: آليات إغلاق وتدوير رمح للسماح بإدخال واسترجاع مجموعة الأنبوب الداخلي ، وتجميع محمل للسماح للأنبوب الداخلي بالبقاء ثابتًا وتجنب تلف العينة أثناء الحفر ، ومؤشرات تشغيل ضغط السوائل وصمامات التحكم في السوائل.
تشتمل جميع مجموعات الرأس على مجموعة صمام الإغلاق والتي توفر إشارة ضغط السائل لمشغل الحفر عند ضغط أعضاء الصمام ، مما يشير إلى وجود أنبوب داخلي ممتلئ أو مسدود.
تتكون مجموعة الأنبوب الأساسي من مجموعة الأنبوب الداخلي ومجموعة الأنبوب الخارجي ، وتتكون مجموعة الأنبوب الداخلي من:مجموعة الرأس ، الأنبوب الداخلي ، علبة الرافع الأساسية ، رافع النواة ، حلقة الإيقاف.
تجمع مجموعة الأنبوب الداخلي العينة الأساسية أثناء عملية الحفر وتكون مستقلة عن مجموعة الأنبوب الخارجي.تتكون مجموعة الأنبوب الخارجي من باقي مكونات البرميل الأساسية:
اقتران القفل ، اقتران محول ، الأنبوب الخارجي.
تظل مجموعة الأنبوب الخارجي دائمًا في قاع الحفرة وتضم مجموعة الأنبوب الداخلي أثناء عملية الحفر.
| بطاقة تعريف# | العنصر | وصف | وحدة | الوزن (كجم) |
| عبد القدير | ||||
| 1-11 | 3m الأساسية برميل | SZJ-AQ-3000 | تعيين | 24.27 |
| 1-11 | 1.5 م برميل الأساسية | SZJ-AQ-1500 | تعيين | 15.29 |
| BQ | ||||
| 1-11 | 3m الأساسية برميل | SZJ-BQ-3000 | تعيين | 40.45 |
| 1-11 | 1.5 م برميل الأساسية | SZJ-BQ-1500 | تعيين | 25.49 |
| NQ | ||||
| 1-11 | 3m الأساسية برميل | SZJ-NQ-3000 | تعيين | 64.88 |
| 1-11 | 1.5 م برميل الأساسية | SZJ-NQ-1500 | تعيين | 47.31 |
| HQ | ||||
| 1-11 | 3m الأساسية برميل | SZJ-HQ-3000 | تعيين | 98.30 |
| 1-11 | 1.5 م برميل الأساسية | SZJ-HQ-1500 | تعيين | 67.53 |
| PQ | ||||
| 1-11 | 3m الأساسية برميل | SZJ-PQ-3000 | تعيين | 142.50 |
| 1-11 | 1.5 م برميل الأساسية | SZJ-PQ-1500 | تعيين | 100.29 |
| سطح أنبوب مزدوج | ||||
| الحجم (حفر استكشاف السطح) | النظام المتري (مم) | النظام الإمبراطوري (في) | ||
| حفرة قطرها | قطر النواة | حفرة قطرها | قطر النواة | |
| BQ | 60 | 36.4 | 2.36 | 1.43 |
| NQ | 75.7 | 47.6 | 2.98 | 1.88 |
| HQ | 96.1 | 63.5 | 3.78 | 2.5 |
| PQ | 122.7 | 85 | 4.83 | 3.34 |
| سطح أنبوب ثلاثي | ||||
| NQ3 | 75.7 | 45 | 2.98 | 1.78 |
| HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
| PQ3 | 122.7 | 83 | 4.83 | 3.27 |

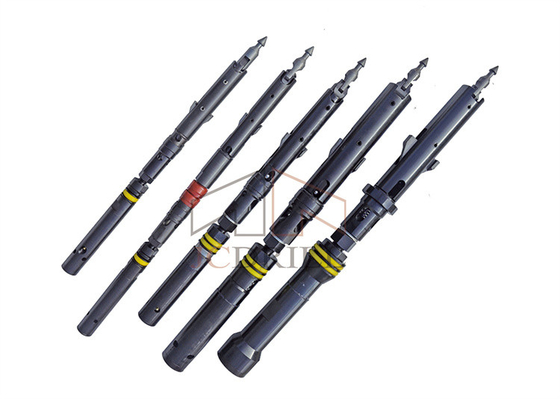

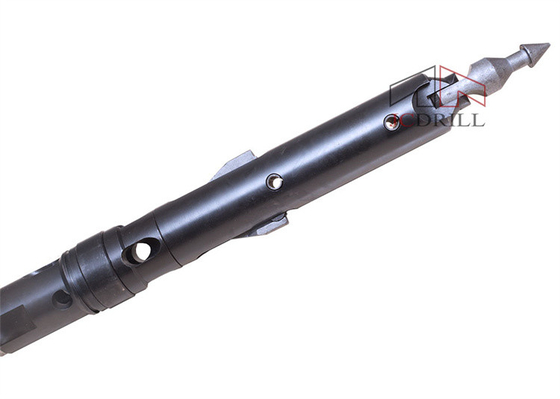

>> مخطط هيكل تجميع رئيس المقر
| بطاقة تعريف# | العنصر | ديكريبتيون | وحدة | الوزن (كجم) |
| 1-29 | الجمعية الرأس | HQ-TKZC | تعيين | 18.90 |
| 1 | رأس الحربة | HQ-TK-LMT | كمبيوتر | 0.27 |
| 2 | فصل الربيع | HQ-TK-DWTH | كمبيوتر | 0.01 |
| 3 | دبوس الماسك | HQ-TK-DWX | كمبيوتر | 0.02 |
| 4 | قاعدة رأس الحربة | HQ-TK-MTZ | كمبيوتر | 0.8 |
| 5 | حالة سحب المزلاج | HQ-TK-HSG | كمبيوتر | 2.9 |
| 6 | دبوس الربيع | TXX-11 * 35 | كمبيوتر | 0.01 |
| 7 | دبوس الربيع (2) | TXX-12.7 * 70 | مجموعة | 0.08 |
| 8 | بولت | LS-M8 * 25 | كمبيوتر | 0.01 |
| 9 | غسالة | HQ-TK-DP | كمبيوتر | 0.2 |
| 10 | زنبرك ضغط | HQ-TK-YSTH | قطع | 0.2 |
| 11 | الجزء العلوي من مزلاج الجسم | HQ-TK-TKJ | كمبيوتر | 2.2 |
| 12 | لينك (2) | HQ-TK-LJB | زوج | 0.12 |
| 13 | مزلاج (2) | HQ-TK-TKB | زوج | 0.66 |
| 14 | دبوس الربيع | TXX-12.7 * 50 | كمبيوتر | 0.03 |
| 15 | الكتف الهبوط | HQ-TK-XGH | كمبيوتر | 0.15 |
| 16 | صمام الختم | HQ-TK-MFF | كمبيوتر | 0.02 |
| 17 | الجسم السفلي مزلاج | HQ-TK-XGJT | كمبيوتر | 2.3 |
| 18 | الجوز قفل الموقد | HQ-TK-TJLM | كمبيوتر | 0.25 |
| 19 | مغزل | HQ-TK-ZZ | كمبيوتر | 2.7 |
| 20 أ | صمام الإغلاق صعب | HQ-TK-FP | كمبيوتر | 0.05 |
| 20 ب | صمام الإغلاق ناعم | HQ-TK-FP-H | كمبيوتر | 0.05 |
| 21 | غسالة (2) | HQ-TK-JGD | مجموعة | 0.28 |
| 22 | تحمل (2) | ZC-569306 | مجموعة | 0.35 |
| 23 | حلقة الدفع | HQ-TK-ZCHT | كمبيوتر | 0.25 |
| 24 | جلبة المغزل | HQ-TK-ZCZ | كمبيوتر | 1.6 |
| 25 | تحمل | ZC-51305 | كمبيوتر | 0.17 |
| 26 | زنبرك ضغط | HQ-TK-ZZTH | كمبيوتر | 0.3 |
| 27 | قفل الجوز | ZSLM-M24 | كمبيوتر | 0.1 |
| 28 | الجمعية غطاء الأنبوب الداخلي | HQ-TK-NGJTZC | كمبيوتر | 3.07 |
| 28 أ | غطاء الأنبوب الداخلي | HQ-TK-NGJT | كمبيوتر | 2.8 |
| 28 ب | تركيب الشحوم | ZYZ-M6 * 1 | كمبيوتر | 0.01 |
| 28 ج | كرة (2) | جي كيو 22 | مجموعة | 0.08 |
| 28 د | فحص جسم الصمام | HQ-TK-FYG | كمبيوتر | 0.18 |

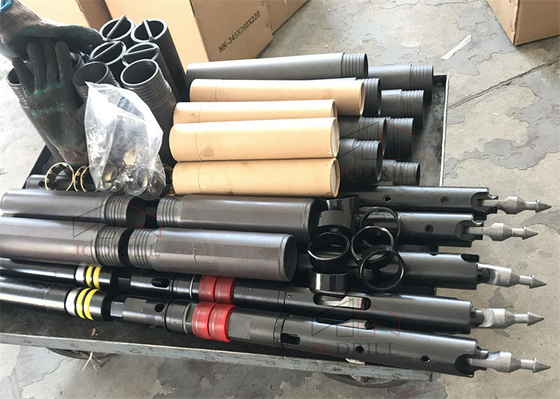

>> الحزمة والشحن
