تفاصيل المنتج:
|
رقم الموديل: | 12 إنش | صلابة حفر الصخور: | F = 6-20 |
---|---|---|---|
نوع المعالجة: | صقل | إستعمال: | حقل نفط ، غاز طبيعي ، حفر تنقيب ، بئر ماء |
مادة: | TC مع طبقة الماس المضادة للتآكل | تحمل: | مجلة مختومة تحمل |
صفقة: | كرتون وحالة خشبية | نوع الأسنان: | أدخل السن |
تسليط الضوء: | 6 مم drt لقمة مثقاب تداول عكسي,بوصة مثقاب دوران عكسي drt,آبار المياه RC مثقاب |

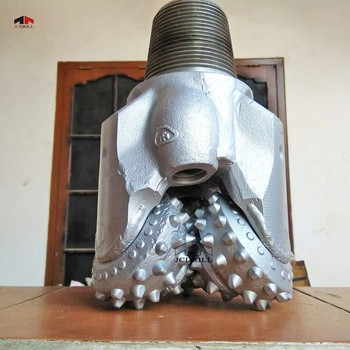

مثقاب دوران عكسي drt 6 مم 12 مم مثقاب في آبار المياه
مقدمة

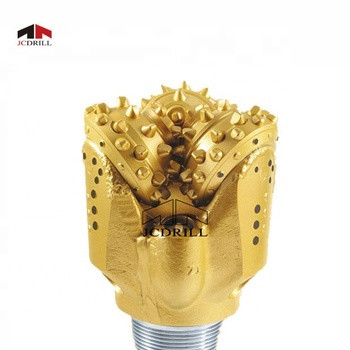

هيكل بت Tricone
مثقاب الأسنان الفولاذي و TCI بتات tricone
1- هيكل المحمل
تحمل لقمة ثلاثة أنواع: تحمل المتداول ، محمل منزلق ، انزلاق محمل إحكام.المحمل الانزلاقي الحلقي مخصص بشكل أساسي للمصنعين الأجانب للمنتجات التي تحمل لقمة TCI tricone ، في معظمها فقط محمل التدحرج والمحمل المنزلق.
2- هيكل القطع والمخروط والأسنان
المخروط عبارة عن مخروط ، مقسم إلى مخروط واحد ومخروط اثنان.يتكون المخروط الفردي من المخروط الرئيسي والمكون الخلفي ، المخروط الفردي في قاع البئر لحركة الدرفلة الصافية ، ومناسب للحفر في التكوين الصلب ؛يتكون المخروط المعقد من مخروط رئيسي ، ومخروط جانبي ، ويتكون المخروط الخلفي من ثلاثة أجزاء ، والمخروط الموجود في أسفل عمل البئر إلى جانب الدرفلة ، ينتج أيضًا انزلاقًا ، ومناسبًا لحفر الطبقة الناعمة.
تحتوي التروس المصنوعة من السبائك الصلبة على 10 مجموعة متنوعة ، مثل كروية ، مخروطية ، على شكل إسفين ، ملعقة ، على شكل ملعقة ، شكل ملعقة مخروطية الشكل ، شكل مسطح ، شكل إسفين مخروطي ، تشكيل ليثولوجي مختلف ، آلية كسر الصخور لشكل أسنان بت مختلفة ، مختلف.غالبًا ما يكون نوع الحفر ليس سنًا.
شكل الأسنان الفولاذية على شكل إسفين ، من أجل تقوية مقياس الحفر ، غالبًا ما يتم تصميم الصف الخارجي للأسنان في "T" ، "L" ، "II" ؛من أجل التغلب على لقمة الحفر من السهل ارتداؤها في عيوب الطبقات المكسورة ، تحتاج إلى مواد مقاومة للاهتراء للحام على وجه السن والمخروط الخلفي.
شكل الأسنان وحجمها وعددها وطولها يعتمد على صلابة التكوين ، والتكوين ناعم ، وكبير ، وأسنان حادة ، وأقل ؛على العكس من ذلك ، كلما كان تكوين الأسنان أكثر صلابة ، كان أصغر ، أقصر ، كلما زاد عدد.
3- نظام تعويض ضغط الزيت
يتكون الجهاز من حلقة محمل ، كيس زيت ، كوب حماية ، غدة ، سدادة ، عند الأجزاء الحلقية.يتمثل دورها في اختلاف ضغط غرفة المحمل بين داخل وخارج توازن TCI Tricone bit ، بحيث تعمل حلقة الختم المحمل في فرق الضغط الصغير لفترة طويلة ، وتمنع سائل الحفر في تجويف المحمل وتجنب تسرب التشحيم يتم إضافة الشحم ، وتخزين ما يكفي من الشحوم إلى تجويف المحمل بشكل مستمر ، والقمة في حالة إحكام جيدة وحالة تزييت.
4- فوهة بت
من أجل حل المشكلات في الوقت المناسب ، تم الاندفاع من أسفل فتحات البئر ، للحفاظ على الجزء السفلي نظيفًا ، حتى مع وجود طائرة نفاثة عالية السرعة لسحق الصخور والغرض منها ، يقوم الأشخاص بتصميم وتركيب الفوهة.
الفوهة مصنوعة من سبائك صلبة ، فوهة شائعة الاستخدام بها ثلاثة نماذج رئيسية ، النوع القياسي ، نوع الغطاء ، والفوهة الصغيرة الطويلة ، والآخر عبارة عن فوهة نابضة ، فوهة مائلة ، فوهة ممتدة ، إلخ.
تطبيق بت tricone
سلسلة بت TCI:
1. تشكيل لينة TCI بت tricone:
تُستخدم بتات tricone ذات التكوين الناعم TCI لحفر قوة ضغط منخفضة ، وتشكيلات ناعمة جدًا.تم تكبير هذا البت لاستخدام كل من إدخالات كربيد التنجستن المخروطية والإزميلية ذات الأقطار الكبيرة والإسقاط العالي.ينتج عن تصميم هيكل القطع هذا ، جنبًا إلى جنب مع أقصى إزاحة مخروطية ، معدلات اختراق عالية للبت.يمنع التداخل العميق لصفوف القاطع تجفيف القطع في التكوينات اللزجة.
2. بتات tricone متوسطة التكوين TCI:
تتميز بتات tricone TCI ذات التشكيل المتوسط بإدراج كربيد التنجستن الإزميل القوي على صفوف الكعب والصفوف الداخلية.يوفر هذا التصميم معدل حفر سريعًا ومتانة إضافية لهيكل القطع في متوسطة إلى متوسطة الصلابة للتزاوج.توفر الحلقة المطاطية HSN على شكل حرف O إحكامًا مناسبًا لتحمل المتانة.
3. بتات tricone الصلبة تشكيل TCI:
يمكن استخدام بتات TCI ذات التكوين الصلب لحفر التكوينات الصلبة والكاشطة.يتم استخدام إدخالات كربيد التنجستن المقاومة للتآكل في الصفوف الخارجية لمنع فقدان مقياس البت.يتم استخدام أقصى عدد من الإدخالات على شكل نصف كروي في جميع الصفوف لتوفير متانة القاطع والعمر الطويل.
4. بتات tricone TCI متوسطة الصلابة:
تتميز بتات TCI ذات التكوين الصلب متوسط الصلابة بإدراج كربيد التنجستن إزميل قوي على صف الكعب ومخروطي على الصفوف الداخلية.يوفر هذا التصميم معدل حفر سريعًا ومتانة إضافية لهيكل القطع في التكوينات ذات الصلابة المتوسطة إلى المتوسطة.توفر الحلقة المطاطية HSN على شكل حرف O إحكامًا مناسبًا لتحمل المتانة.
سلسلة بت الأسنان الفولاذية:
1.بتات أسنان ناعمة التشكيل:
تُستخدم لقم الأسنان ذات التشكيلات اللينة لحفر قوة ضغط منخفضة ، وتشكيلات ناعمة.تُستخدم أطوال أسنان الإسقاط الطويلة في مخاريط الإزاحة العالية لتوفير أكبر معدلات اختراق ممكنة.يتم استخدام مقاومة التآكل الصعبة للتحكم في تآكل الأسنان.في أنواع البتات الأكثر نعومة ، يغطي هذا الوجه الصلب أسنان اللثة بالكامل.
2.تشكيلات أسنان صلبة متوسطة:
تُستخدم لقم الأسنان ذات التكوين الصلب المتوسط لحفر قوة ضغط عالية ، وتشكيلات صلبة متوسطة.تُستخدم أسنان الإسقاط ذات الطول المنخفض في هذه السلسلة من تصميمات البت.يتم تطبيق مواجهة صلبة متينة لتقليل تآكل الأسنان.
الخصائص الرئيسية
1. هيكل القطع من هذا النوع مختومة وغير مختومة tci tricone bits:
يتم تعزيز مقاومة التآكل للأسنان من خلال مواجهة كربيد التنجستن المتميز
أسطح الأسنان لقمة الأسنان الفولاذية.
2. هيكل المقياس من هذا النوع بتات الصخور tci tricone:
حماية متعددة المقاييس مع أدوات قياس على الكعب وإدخالات المقياس على المقياس
سطح المخروط ، وإدراج كربيد التنجستن والواجهات الصعبة على القميص يزيد
قياس القدرة على الإمساك وتحمل الحياة.
3. هيكل تحمل من هذا النوع بتات الصخور tci tricone:
محمل أسطواني عالي الدقة مع وجهين دفع.الكرة تغلق المخروط.يواجه اقتحام الوجه الصعب
مع سبيكة مقاومة للاهتراء.تم تحسين مقاومة التآكل ومقاومة الاستيلاء على المحمل.
تخصيص
اليادك | WOB | دورة في الدقيقة | التشكيلات القابلة للتطبيق |
(KN / مم) | (ص / دقيقة) | ||
417/437 | 0.35 ~ 0.9 | 150 ~ 70 | تشكيلات ناعمة جدًا ذات قوة ضغط منخفضة وقابلية عالية للحفر ، مثل الطين ، والحجر الطيني ، والطباشير ، والجبس ، والملح ، والحجر الجيري الناعم ، إلخ. |
447/415/435 | |||
517/527/515 | 0.35 ~ 1.0 | 140 ~ 60 | التكوينات اللينة ذات قوة الضغط المنخفضة وقابلية عالية للحفر ، مثل الحجر الطيني والجبس والملح والحجر الجيري الناعم ، إلخ. |
537/547/535 | 0.45 ~ 1.0 | 120 ~ 50 | التكوينات اللينة إلى المتوسطة ذات قوة الضغط المنخفضة ، مثل الصخر الزيتي المتوسط ، والصخر الطري ، والحجر الجيري متوسط النعومة ، والحجر الرملي متوسط النعومة ، والتكوين المتوسط مع طبقات داخلية صلبة وكاشطة ، إلخ. |
617/615 | 0.45 ~ 1.1 | 90 ~ 50 | تشكيل صلب متوسط مع قوة ضغط عالية ، مثل الصخر الزيتي الصلب والحجر الجيري والحجر الرملي والدولوميت.إلخ |
637/635 | 0.5 ~ 1.2 | 80 ~ 40 | تشكيلات صلبة ذات قوة ضغط عالية ، مثل الحجر الرملي ، والحجر الجيري ، والدولوميت ، والجبس الصلب ، والرخام ، إلخ. |
ملاحظة: لا يجب استخدام الحدود العليا لـ WOB و RPM في الجدول أعلاه في وقت واحد. |
