أجهزة التنقيب عن المعادن والتحقيقات الجيولوجية

وصف المنتج:

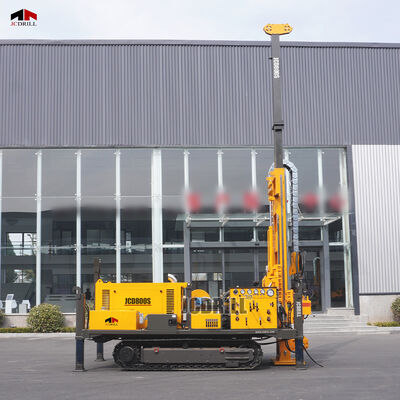

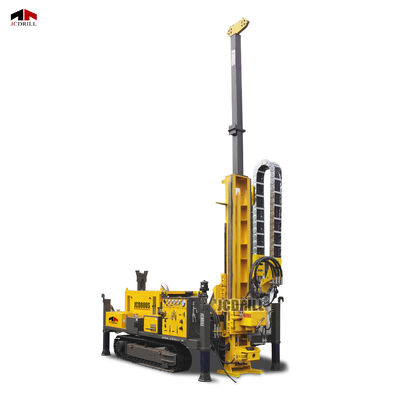

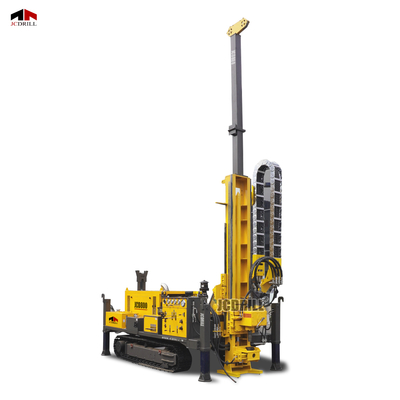

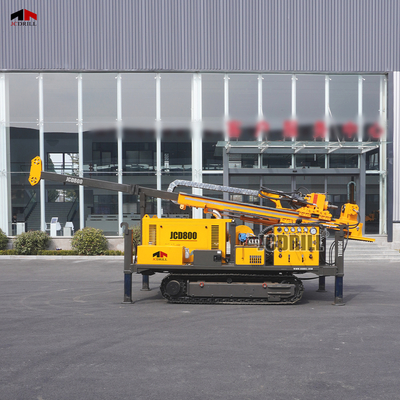

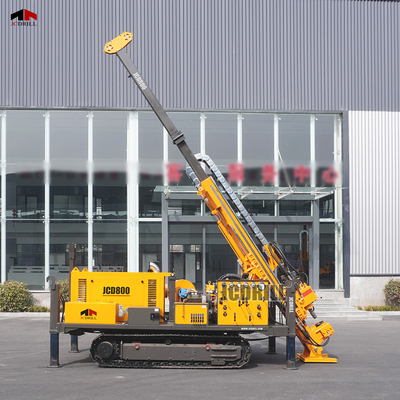

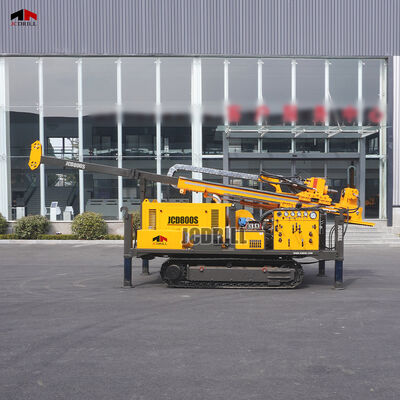

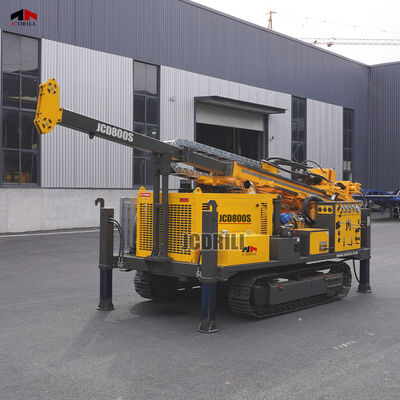

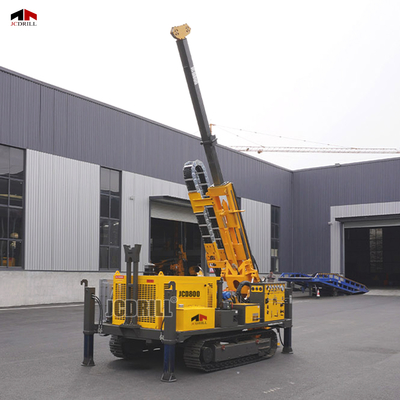

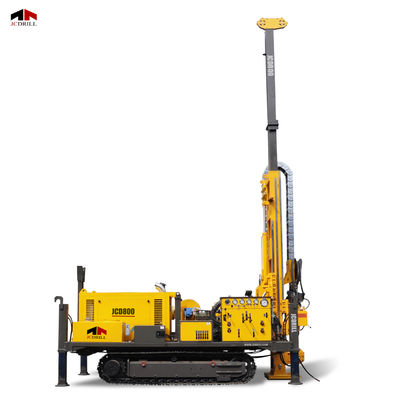

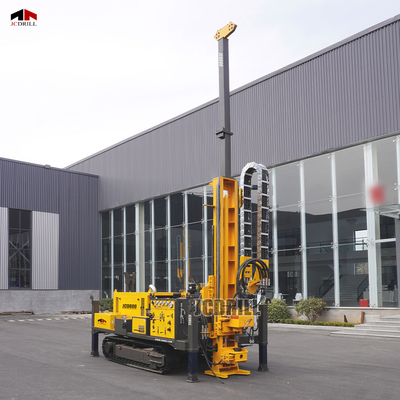

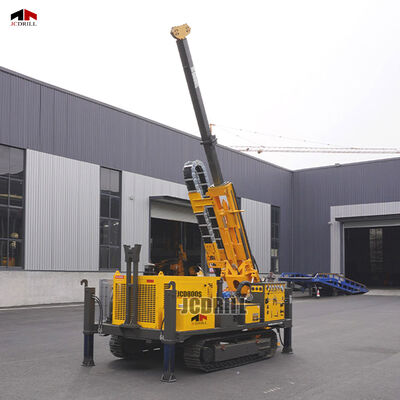

تم تصميم JCD800S لعمليات الحفر الرئيسية ذات القدرة العالية التي تتطلب عمقًا واسعًا ، ومخرجات عزم دوران عالية ، وأداء موثوق به في الظروف الجيولوجية المعقدة.هذه المنصة الهيدروليكية بالكامل مصممة للأسلاك القلب مع HTW، NTW، و BTW قضبان، والتي تصل إلى أعماق الحفر حتى 1000 متر. مدعومة بواسطة 118kW قوية YUCHAI محرك الديزل التوربيني مدعومة من قبل نظام هيدروليك 280L / min، 28MPa،يضمن الجهاز التشغيل السلس والمتسق حتى في بيئات الميدان القاسية. يسمح عمودها ذو قطعة واحدة الذي يلمس الأرض بالحفر بزوايا تتراوح من 45° إلى 90°في حين أن ضربة التغذية الممتدة 2400 ملم وقدرة سحب 24 طن تجعلها مثالية للتشكيلات عالية المقاومة وفترات الحفر الطويلة.

المعلم:

الخصائص:

>> يدمج JCD800S محرك YUCHAI ذو طاقة عالية 118kW مع نظام هيدروليكي 280L / min،قوة ثابتة تلبي متطلبات عمليات الحفر الأعمق والأطول في التكوينات الصلبة.

>> مسار التغذية الممتد 2400 ملم وقوة سحب قوية 24 طن توفر دعما ممتازا لمهمات صقل صلبة،في حين أن الصمام الذي يلمس الأرض يضمن الحفر بدقة متعددة الزوايا من 45 ° إلى 90 °.

>> تضمن مضخة الوحل BW-150 تدفق السوائل الثابتة والقابلة للتعديل (حتى 150 لتر / دقيقة) ، في حين أن رفع الحبل الذي يبلغ طوله 900 مترًا بقدرة 800 كجم يزيد من كفاءة الرفع أثناء الحفر العميق.>> لدعم مختلف الأعمال الميدانية، الجهاز يتضمن أساليب التشغيل اليدوية والبعيدة.

التطبيقات:

1التنقيب عن المعادن
قادرة على الوصول إلى 1000 متر ، JCD800S مثالية لعملية أخذ عينات النواة في تكوينات الصخور الصلبة أثناء التنقيب عن الذهب والنحاس والحديد أو المعادن الأرضية النادرة.

2التحقيقات الجيوتكنية والهندسية في الموقع
مناسبة لتحليل الأساس العميق، وتقييم استقرار المنحدر، ودراسات التنفق، وخاصة لمشاريع البنية التحتية واسعة النطاق مثل سدود الطاقة الكهرومائية والمترو والجسور.

3البحوث العلمية والرسومات الجيولوجية
تستخدم من قبل فرق المسح الجيولوجي لتحليل مفصل للطبقات الصخرية، خطوط الصدع، وتاريخ الرواسب على فترات طويلة.

4الحفر في الأراضي النائية والجبلية
بفضل سرعة التنقل 3.5 كم / ساعة ، وقدرة الصعود 40 درجة ، والبنية الصلبة ، تعمل JCD800S بشكل موثوق في المناطق القاسية وغير المستوية ، بما في ذلك الهضاب والغابات والمناطق الجبلية.

5عمليات الحفر عالية الضغط، عالية الحجم
مع مضخة الوحل BW-150 ومولد هيدروليك 11 كيلوواط على متنها ، تم تصميم هذه المنصة للعمليات التي تحتاج إلى دوران مستمر وإمدادات الطاقة للمعدات المساعدة في مواقع العمل المعزولة.

الأسئلة الشائعة:

س1: ما نوع الحفر الذي صممت له JCD800S؟
A1: تم تصميم JCD800S خصيصًا لحفر جوهر الماس باستخدام تقنيات حفر جوهر الأسلاك مع قضبان حفر HTW و NTW و BTW.

س2: ما هي أقصى قدرة عمق الحفر؟
ج2: يمكنه الحفر حتى 1000 متر مع قضبان BTW ، 900 متر مع NTW ، و 400 متر مع HTW.

س3: ما المحرك الذي يعمل على JCD800S؟
A3: يتم تشغيله بواسطة محرك الديزل YUCHAI ذي الشحن التوربيني بقدرة 118 كيلوواط ، مما يوفر عزم دوران قوي ومتانة في ظل ظروف الحفر الثقيلة.

س4: ما هي قدرة النظام الهيدروليكي؟
A4: يعمل النظام عند ضغط اسمي 28 MPa مع معدل تدفق 280 لتر / دقيقة ، مما يضمن أداء ثابت وعالي الطاقة.

السؤال 5: هل يمكن للبرنامج التعامل مع الحفر الميل؟
ج5: نعم، الصاري ذو قطعة واحدة يلمس الأرض يدعم زوايا الحفر من 45° إلى 90°، مما يسمح بالحفر الرأسي والمتحرك.

السؤال 6: ما هي قدرات ضربة التغذية والسحب؟
الجواب: يحتوي JCD800S على ضربة تغذية 2400 مم ، وقدرة سحب 24 طن ، و12 طن دفع أسفل ، مناسبة للتشكيلات عالية المقاومة.

س7: ما نوع مضخة الوحل المضمنة؟
A7: يتم دمج المنصة مضخة الوحل عالية الضغط BW-150 ، قادرة على تدفق يصل إلى 150 لتر / دقيقة وضغط 7 MPa ، مما يضمن إزالة النباتات الفعالة.

السؤال 8: هل يشمل هذا جهاز رفع الحبل؟
الجواب: نعم. تأتي المنصة بنظام رفع حبل يبلغ طوله 900 متر بقدرة رفع 800 كجم ، مما يدعم التعامل الفعال مع العصا والرفع المساعد.

السؤال 9: هل يوجد مولد شامل لاحتياجات الطاقة عن بعد؟
الجواب: نعم. يحتوي JCD800S على مولد هيدروليكي بدون فرشاة بمعدل تردد متغير 11 كيلوواط ، يوفر طاقة 220V / 380V ، وخالي من الصيانة.

س10: ما مدى تحرك المنصة؟
A10: JCD800S لديها سرعة سفر 3.5 كم / ساعة ويمكن أن تتسلق حتى 40 درجة من المنحدرات، مما يجعلها مناسبة للنقل عبر التضاريس الصعبة وغير المستوية.

س11: ما هي أبعاد وزنه النقل؟
ج11: حجم النقل هو 4900 × 2100 × 2360 مم، والوزن الإجمالي حوالي 7 أطنان.
