أجهزة الحفر السطحية الهيدروليكية الكاملة للطين الدورية

وصف المنتج:

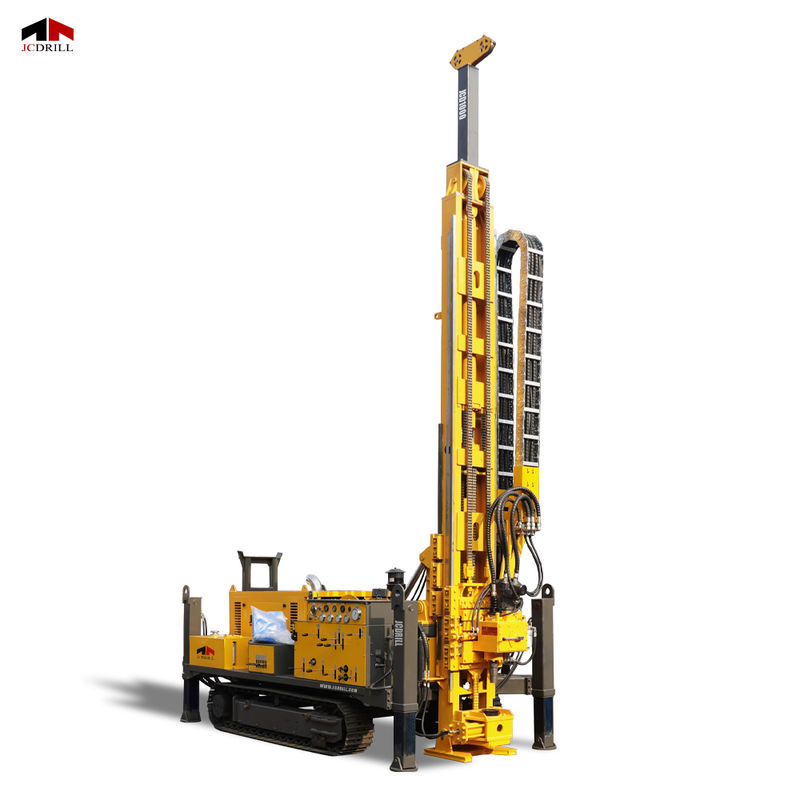

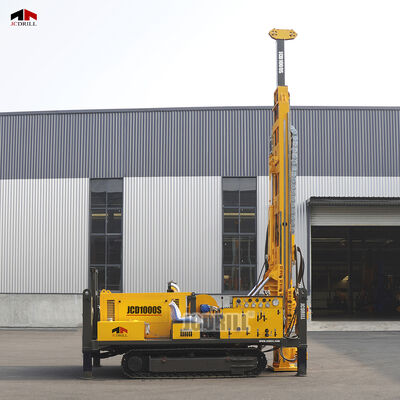

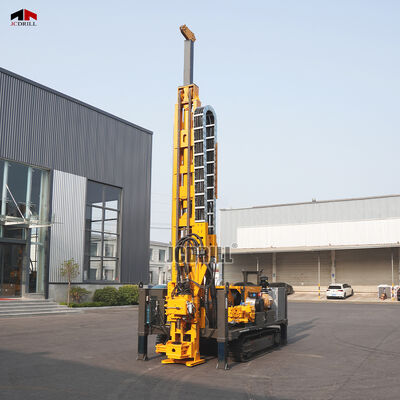

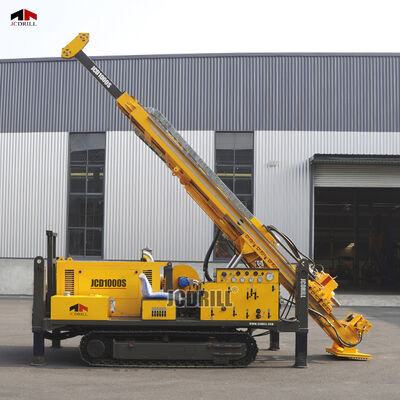

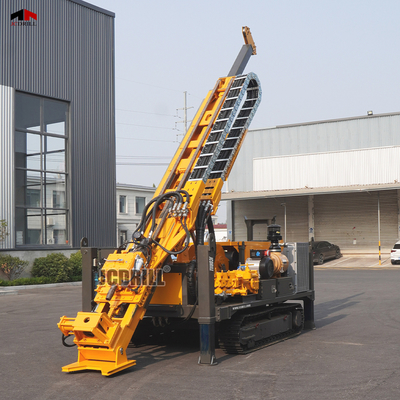

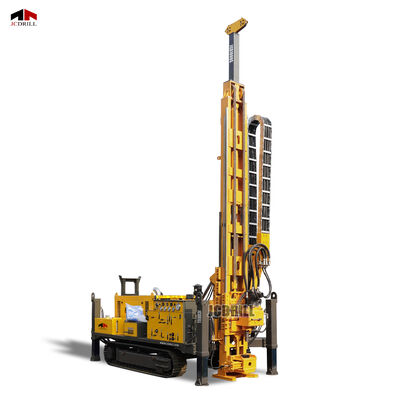

تم تصميم JCD1000 لمشاريع الحفر ذات الأعماق العميقة التي تتطلب عزم دوران استثنائيًا، وشوطًا ممتدًا، وثباتًا طويل الأمد. تم تصميمه للأداء في التكوينات الجيولوجية الصعبة، ويدعم هذا الجهاز الهيدروليكي بالكامل الحفر HTW و NTW و BTW حتى عمق 1400 متر. بفضل محرك ديزل YUCHAI بشاحن توربيني بقوة 118 كيلو واط ونظام هيدروليكي عالي السعة 300 لتر/دقيقة يعمل عند 28 ميجا باسكال، فإنه يوفر خرج عزم دوران عاليًا، وتحكمًا سلسًا، وأداءً موثوقًا به في ظل الحمل المستمر. تم تجهيز الجهاز ببرج يلامس الأرض من قطعة واحدة يسمح بضبط الزاوية بكفاءة من 45 درجة إلى 90 درجة، ويتميز بشوط تغذية ممتد يبلغ 3500 مم للتشغيل الأساسي الطويل. يضمن نظام حفر قوي بعزم دوران يصل إلى 3500 نيوتن متر وقدرة سحب تصل إلى 28 طنًا التشغيل الفعال في التكوينات عالية المقاومة.

المعايير:

الميزات:

>> يدمج JCD1000 محركًا بشاحن توربيني بقوة 118 كيلو واط ونظامًا هيدروليكيًا 300 لتر/دقيقة، مما يوفر خرجًا قويًا ومستمرًا لعمليات الحفر العميقة والمستمرة.

>> يوفر شوط التغذية البالغ 3500 مم وقدرة الرفع البالغة 28 طنًا تحكمًا واختراقًا ممتازين في الطبقات الجيولوجية السميكة أو المعقدة، مع دعم عمليات استرجاع النواة الطويلة مع عدد أقل من الانقطاعات.

>> يضمن الجمع بين مضخة الطين BW-150 ورافعة الحبل بطول 1100 متر تدفقًا ثابتًا ورفعًا موثوقًا به أثناء مهام الحفر العميقة الممتدة.

>> بفضل أوضاع التشغيل المزدوجة، وتوليد الطاقة على متن الطائرة، والقدرات التضاريسية التي تصل إلى منحدر 40 درجة، تم تصميم JCD1000 لتحقيق المرونة والكفاءة والتحمل في بيئات الحفر الأكثر تحديًا.

التطبيقات:

1. استكشاف المعادن العميقة واسع النطاق
بأقصى عمق يصل إلى 1400 متر، يعتبر JCD1000 مثاليًا لاستكشاف أجسام الخام الكبيرة في التكوينات الصلبة أو المتغيرة مثل رواسب النحاس والذهب والأراضي النادرة وخام الحديد.

2. تحقيقات جيوتقنية معقدة
مناسب لتقييمات ما تحت السطح العميقة في مواقع السدود والأنفاق ودراسات أساسات المباني الشاهقة ودراسات جدوى التعدين تحت الأرض، خاصةً عندما تكون هناك حاجة إلى عزم دوران عالي.

3. عمليات استرجاع النواة الممتدة
يدعم شوط التغذية البالغ 3500 مم عمليات النواة الطويلة غير المنقطعة، مما يقلل من الوقت الضائع في سحب القضبان المتكرر ويزيد من كفاءة العينة في الثقوب العميقة.

4. نشر التضاريس الصعبة
بفضل قدرة التنقل التي تبلغ 3.5 كم/ساعة وقدرة التسلق التي تبلغ 40 درجة، يعمل JCD1000 بشكل موثوق في المناطق الجبلية أو النائية أو الوعرة، بما في ذلك المناطق المشجرة أو الهضاب.

5. التشغيل الميداني المستقل
بفضل التحكم اليدوي والتحكم عن بعد، ومولد هيدروليكي مدمج بقوة 11 كيلو واط، وأنظمة شديدة التحمل، فهو مثالي للمواقع النائية حيث تكون الطاقة المستقلة والتحكم المرن ضروريين.

الأسئلة الشائعة:

س1: ما نوع الحفر الذي تم تصميم JCD1000 من أجله؟
ج1: تم تصميم JCD1000 للحفر الأساسي الماسي العميق باستخدام طرق الحفر السلكي باستخدام قضبان الحفر HTW و NTW و BTW.

س2: ما هو أقصى عمق حفر لـ JCD1000؟
ج2: يمكن أن يصل إلى 1400 متر باستخدام قضبان BTW، و 1100 متر باستخدام NTW، و 500 متر باستخدام HTW.

س3: ما هو المحرك الذي يشغل JCD1000؟
ج3: يتم تشغيل الجهاز بواسطة محرك ديزل YUCHAI بشاحن توربيني بقوة 118 كيلو واط، مما يوفر خرجًا مستقرًا وعالي الطاقة لعمليات الحفر المتطلبة.

س4: ما مدى قوة النظام الهيدروليكي؟
ج4: يعمل النظام الهيدروليكي بضغط 28 ميجا باسكال بمعدل تدفق 300 لتر/دقيقة، مما يوفر أداءً قويًا وثابتًا لجميع وظائف الحفر.

س5: ما الذي يجعل JCD1000 مناسبًا للحفر العميق؟
ج5: يسمح له شوط التغذية البالغ 3500 مم، وقدرة السحب البالغة 28 طنًا، وعزم الدوران الذي يصل إلى 3500 نيوتن متر، بالأداء الجيد في مشاريع الحفر الأساسية العميقة عالية المقاومة.

س6: ما هي مضخة الطين ونظام رافعة الحبل المستخدمة؟
ج6: يتضمن مضخة طين BW-150 عالية الضغط (0–150 لتر/دقيقة، حتى 7 ميجا باسكال)، ورافعة حبل بطول 1100 متر بسعة رفع 1000 كجم، وهي مثالية للتدفق والرفع في الثقوب العميقة.

س7: هل يوجد نظام مولد على متن الطائرة؟
ج7: نعم. يأتي JCD1000 مزودًا بمولد هيدروليكي بدون فرش بتردد متغير بقوة 11 كيلو واط وخالٍ من الصيانة، مما يوفر طاقة مساعدة 220 فولت/380 فولت للاستخدام الميداني عن بعد.

س8: هل يمكنه العمل في تضاريس جبلية أو غير مستوية؟
ج8: بالتأكيد. بفضل سرعة المشي البالغة 3.5 كم/ساعة وتدرج التسلق البالغ 40 درجة، تم تصميم الجهاز للتضاريس الوعرة والتنقل على الطرق الوعرة.

س9: ما هي أبعاد النقل ووزن الجهاز؟
ج9: أبعاد نقل الجهاز هي 6000 × 2100 × 2400 مم، ويزن حوالي 8.5 طن.
