| الاسم التجاري: | JCDRILL |
| رقم الطراز: | JCD2000S |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C ، T/T ، D/A ، D/P ، Western Union |
| القدرة على التوريد: | 20sets في الشهر |

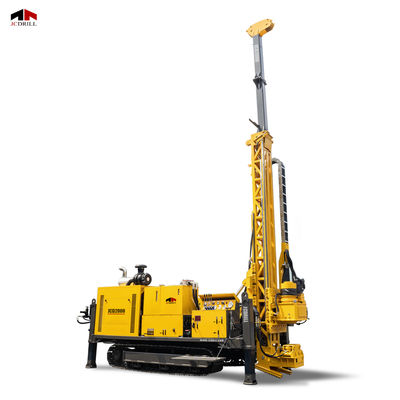

تم تصميم JCD2000 للتطبيقات الأساسية للحفر العميق وعالية عزم الدوران، مما يوفر قوة وقدرة لا مثيل لها لمشاريع الاستكشاف المتقدمة. يدعم الحفر HTW و NTW و BTW حتى 2500 متر، وهو مصمم للتعامل مع الظروف الجيولوجية القاسية والحفر طويل الأمد بأداء فائق. مدعومًا بمحرك YUCHAI بشاحن توربيني بقوة 162 كيلو واط ونظام هيدروليكي 460 لتر/دقيقة عند 28 ميجا باسكال، يوفر الجهاز عزم دوران يصل إلى 6400 نيوتن متر، مما يضمن حفرًا مستقرًا وفعالًا في التكوينات عالية المقاومة. يتميز الصاري الملامس للأرض المكون من قطعة واحدة بضربة تغذية 3800 مم وقدرة سحب لأعلى تبلغ 40 طنًا، مما يسمح بالتنقيب السلس والموثوق به عبر ميول مختلفة من 45 درجة إلى 90 درجة.
| المواصفات | الوحدة | JCD2000 |
| قدرة الحفر | ||
| قدرة الحفر | HTW-NTW-BTW | |
| عمق الحفر | م | 1000-2000-2500 |
| النظام الهيدروليكي | ||
| الضغط المقنن | ميجا باسكال | 28 |
| معدل التدفق | لتر/دقيقة | 460 |
| تبديد الحرارة | تبريد الهواء | |
| المحرك | ||
| العلامة التجارية | YUCHAI | |
| النوع | شاحن توربيني | |
| السرعة المقننة | دورة في الدقيقة | 2400 |
| الطاقة المقننة | كيلو واط | 162 |
| نظام الحفر | ||
| عزم الدوران | نيوتن متر | 1000-6400 |
| السرعة | دورة في الدقيقة | 1100 |
| نوع البرج | قطعة واحدة تلامس الأرض | |
| ضربة التغذية | مم | 3800 |
| زاوية الحفر | درجة | 45-90 |
| الحد الأقصى لقدرة السحب لأعلى | طن | 40 |
| الحد الأقصى لقدرة الدفع لأسفل | طن | 20 |
| رافعة الحبل | ||
| قدرة الرفع | كجم | 1000/ 15000 |
| السرعة | دورة في الدقيقة | 100-400/ 0-50 |
| قطر الحبل السلكي | مم | 6/ 24 |
| سعة الحبل | م | 2000/ 45 |
| نظام المشي | ||
| نوع التشغيل | تحكم يدوي وعن بعد | |
| سرعة المشي | كم/ساعة | 3.5 |
| زاوية التسلق | درجة | 40 |
| مضخة الطين | ||
| الموديل | BW-320 | |
| التدفق | لتر/دقيقة | 0-320 |
| الضغط | ميجا باسكال | 0-10 |
| مولد هيدروليكي | ||
| النوع | متغير التردد بدون فرش، خالٍ من الصيانة | |
| الطاقة | كيلو واط | 11 |
| الجهد | فولت | 220/ 380 |
| الوزن والأبعاد | ||
| حجم النقل | مم | 6293* 2210* 2762 |
| الوزن | طن | 12.7 |
>> تم تجهيز JCD2000 بمحرك YUCHAI بقوة 162 كيلو واط ونظام هيدروليكي عالي التدفق 460 لتر/دقيقة، مما يوفر عزم دوران مرتفعًا مستمرًا يصل إلى 6400 نيوتن متر لعمليات الحفر العميقة والشقاقة.
>> توفر ضربة التغذية التي تبلغ 3800 مم وقوة السحب لأعلى التي تبلغ 40 طنًا القوة الهيكلية والتحكم اللازمين للتنقيب فائق العمق في التكوينات الكثيفة، مع زوايا حفر قابلة للتعديل من 45 درجة إلى 90 درجة.
>> يعزز نظام الرفع المزدوج للحبل - 1000 كجم للتعامل السريع مع القضبان و 15000 كجم للرفع الثقيل - الكفاءة التشغيلية والسلامة أثناء دورات الحفر الطويلة.
>> يتميز الجهاز بمضخة طين BW-320 ومولد خالٍ من الصيانة بقوة 11 كيلو واط، مما يوفر تدفقًا مستمرًا وطاقة موثوقة في البيئات النائية، مع الحفاظ على قدرة ممتازة على التكيف مع التضاريس والقدرة على الحركة.
1. استكشاف المعادن فائقة العمق
مع أقصى عمق حفر يبلغ 2500 متر باستخدام قضبان BTW، يعتبر JCD2000 مثاليًا لاكتشاف أجسام الخام العميقة للمعادن مثل الذهب والنحاس والليثيوم وعناصر الأرض النادرة.
2. المسح الجيولوجي للبنية التحتية على المستوى الوطني
مثالي للتحقيقات الجيوتقنية فائقة العمق في مواقع الأنفاق أو السدود الكهرومائية أو خطوط المترو أو المناجم حيث تكون الطبقات الصخرية عميقة وكثيفة ومتغيرة للغاية.
3. الحفر عالي عزم الدوران في التكوينات المعقدة
يوفر عزم دوران يصل إلى 6400 نيوتن متر، مما يتيح الحفر الفعال في التكوينات المتشققة أو الصلبة أو المختلطة حيث تكافح الأجهزة التقليدية.
4. الحفر طويل الأمد في التضاريس النائية
متكامل مع مولد هيدروليكي بقوة 11 كيلو واط، ومضخة طين BW-320، ورافعة شديدة التحمل 15 طنًا، يدعم الجهاز التشغيل الذاتي في المناطق الجبلية والغابات وغير المطورة.
5. عمليات رفع الغلاف والأدوات الثقيلة
يضمن نظام الرفع المزدوج للحبل (ونش سريع 1000 كجم + ونش شديد التحمل 15000 كجم) الرفع الفعال للقضبان الطويلة والغلاف والأدوات الثقيلة الموجودة في الحفرة، مما يجعلها مناسبة للآبار متعددة المراحل أو الحفر ذي الثقوب المغلفة.
س1: ما هي طرق الحفر التي يدعمها JCD2000؟
ج1: يدعم JCD2000 الحفر الأساسي السلكي الماسي باستخدام قضبان HTW و NTW و BTW بعمق أقصى يبلغ 2500 متر.
س2: ما نوع المحرك المستخدم في هذا الجهاز؟
ج2: يستخدم محرك ديزل YUCHAI بشاحن توربيني بقوة 162 كيلو واط، مصمم لتوفير عزم دوران مرتفع وأداء موثوق به تحت الحمل المستمر.
س3: ما مدى قوة النظام الهيدروليكي؟
ج3: يعمل النظام الهيدروليكي بضغط 28 ميجا باسكال بمعدل تدفق 460 لتر/دقيقة، مما يوفر طاقة ثابتة وتحكمًا دقيقًا حتى في التكوينات العميقة أو الصلبة.
س4: ما هو الحد الأقصى لعزم الدوران وضربة التغذية لـ JCD2000؟
ج4: يوفر ما يصل إلى 6400 نيوتن متر من عزم الدوران ويتميز بضربة تغذية 3800 مم، مما يضمن اختراقًا قويًا وتشغيلًا أساسيًا طويلًا في الحفر فائق العمق.
س5: ما نوع نظام الرفع الذي يمتلكه؟
ج5: يتميز بنظام رفع مزدوج الحبل:
ونش عالي السرعة 1000 كجم للتعامل مع القضبان
ونش شديد التحمل 15000 كجم للأغلفة والأدوات الكبيرة
مع سعة حبل رفع تبلغ 2000 متر و 45 مترًا على التوالي.
س6: ما نوع مضخة الطين المضمنة؟
ج6: يأتي الجهاز مزودًا بمضخة طين BW-320 عالية الضغط، قادرة على تدفق 320 لتر/دقيقة وضغط يصل إلى 10 ميجا باسكال، مما يتيح التدفق الفعال على أعماق كبيرة.
س7: هل JCD2000 مناسب للمواقع النائية أو غير المتصلة بالشبكة؟
ج7: نعم. يتضمن مولدًا هيدروليكيًا متغير التردد خالٍ من الصيانة بقوة 11 كيلو واط يوفر طاقة 220 فولت/380 فولت للأدوات الميدانية والأنظمة المساعدة.
س8: هل يمكنه العمل على تضاريس وعرة؟
ج8: بالتأكيد. يتمتع الجهاز بسرعة مشي تبلغ 3.5 كم/ساعة وزاوية تسلق تبلغ 40 درجة، مما يجعله مناسبًا للتضاريس غير المستوية أو شديدة الانحدار أو الجبلية.
س9: ما هي أبعاد النقل والوزن؟
ج9: تبلغ أبعاد نقل JCD2000 6293 × 2210 × 2762 مم، ويبلغ وزنه الإجمالي حوالي 12.7 طن.
