| الاسم التجاري: | JCDRILL |
| رقم الطراز: | سلسلة جي كيه دي |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C ، T/T ، D/A ، D/P ، Western Union |
| القدرة على التوريد: | 20sets في الشهر |

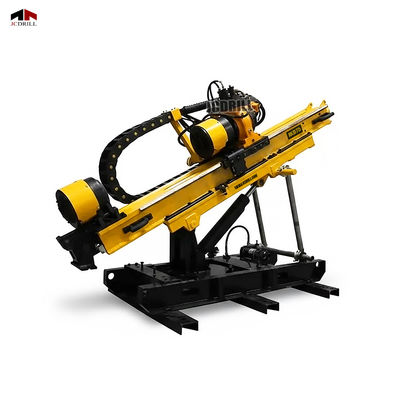

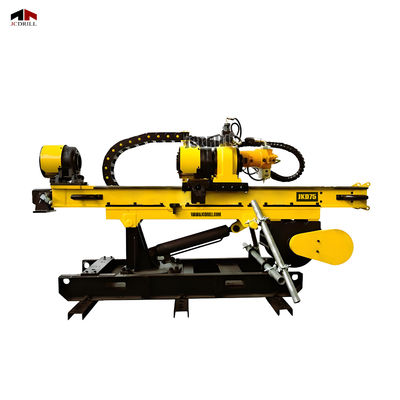

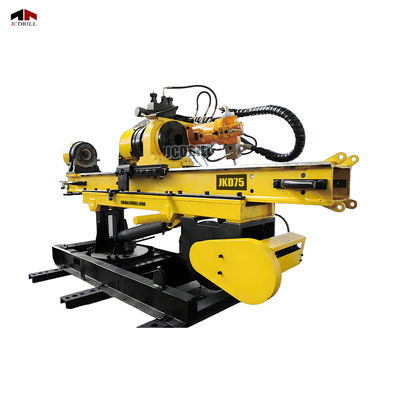

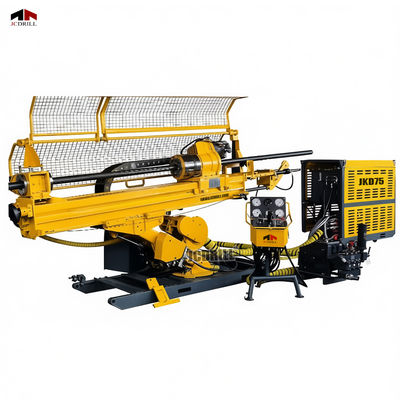

أجهزة الحفر الأساسية للأنفاق من سلسلة JKD لديها خصائص بناء الحفر الشامل في جميع الحقول ، في جميع الاتجاهات ، وفي جميع الزوايا ،وهي مناسبة لأغراض مختلفة مثل الحفر السطحي، حفر الأنفاق، بناء الأنفاق، والتنبؤ المتقدم.
وتعتمد أجهزة الحفر من سلسلة JKD على تقنية التحكم الذكية المتقدمة دولياً ، والتي يمكن أن تحقق تمديدات وظيفية متعددة مثل كفاءة الطاقة ومراقبة السلامة ،إدارة الأتمتة، الخ وفقا للاحتياجات المختلفة، يمكن اختيار وحدات الطاقة الكهربائية أو الديزل (مجموعة واحدة أو التحويل، مجموعة متعددة).تعديل وضعية الحفر بسرعة ودقة، بسهولة تحقيق حفر 360 درجة. تصميم محسّن، بنية ذكية، تخطيط مضغوط، قدر أقصى من القدرة على التكيف مع مساحات العمل الضيقة، مريحة للبناء. تكنولوجيا الإنتاج المتقدمة،تصنيع ممتازو أداء ممتاز
رأس القوة يتبنى التصميم الكلاسيكي ، مع شوك ثقب ووحدة دوارة كهيكل كامل ، مما يضمن بشكل كامل وظيفة وموثوقية منصة الحفر.ناقل التروس وآلية السرعة المتغيرة، مع سرعة قابلة للتعديل باستمرار. يتم تجهيز رأس القوة بنظام التشحيم المستقل لضمان التشحيم الكافي وتحسين عمر الخدمة للمكونات.
| المعلم التقني | ج.ك.د.45 | ج.ك.د.55 | ج.ك.د.75 | ج.ك.د.90 |
|---|---|---|---|---|
| هول دي. | D ∙ H ∙ U | D ∙ H ∙ U | D ∙ H ∙ U | D ∙ H ∙ U |
| 95 ((مقر) | 350 متر 300 متر 200 متر | 450م 400م 200م | 600م 500م 200م | |
| 75 ((NQ) | 400م 300م 150م | 500م 400م 200م | 700م 500م 300م | 1000م 600م 300م |
| 59 ((BQ) | 450م. 350م. 200م. | 700م. 550م. 350م | 900م. 650م. 400م. | 1200م 800م 400م |
| 46 ((AQ) | 500م 400م 300م | -- -- -- -- -- | -- -- -- -- -- | -- -- -- -- -- |
| نظام الطاقة | ||||
| الطاقة الاسمية | 45كيلوواط | 55 كيلوواط | 75كيلوواط | 90كيلوواط |
| الحد الأقصى لتدفق المضخة الرئيسية | 100 لتر/دقيقة | 100 لتر/دقيقة | 140L/min | 140L/min |
| الضغط الأقصى للمضخة الرئيسية | 20MPa | 45MPa | 25MPa | 30MPa |
| الرأس الدوار | ||||
| سرعة الدوران | 1000 دورة في الدقيقة | 1000 دورة في الدقيقة | 1000 دورة في الدقيقة | 1000 دورة في الدقيقة |
| أقصى عزم دوران | 660Nm | 700Nm | 1000Nm | 1300Nm |
| الصخرة | ||||
| طول الغذاء | 1600ملم | 1600ملم | 1600ملم | 1600ملم |
| قدرة الضغط | 65KN | 65KN | 65KN | 65KN |
| قدرة السحب | 65KN | 90KN | 120KN | 120KN |
| سرعة التغذية | 0.5m/s | 0.5m/s | 0.5m/s | 0.5m/s |
| مشبك هيدرولي | ||||
| من خلال الثقب | 97ملم | 97ملم | 97ملم | 97ملم |
| قوة الضغط المحورية | 90KN | 90KN | 90KN | 110KN |
| الرافعة الحبل | ||||
| سعة الحبل (م) | 25 | 25 | 25 | 25 |
| قطر الحبل | φ6mm | φ6mm | φ6mm | φ6mm |
| فرق ضغط العمل | 10MPa | 10MPa | 10MPa | 15MPa |
| ضغط فتح الفرامل | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa |
| الحد الأقصى للتدفق | 80 لتر/دقيقة | 80 لتر/دقيقة | 80 لتر/دقيقة | 140L/min |
| نموذج المحرك | R2K-80 | R2K-80 | R2K-80 | HMT315 |
| الوزن | ||||
| الوزن الإجمالي | 2100 كيلوغرام | 2300 كيلوغرام | 2370 كجم | 2750 كيلوغرام |
نظام التحكم الهيدروليكي الذكي، عمل المكونات لتحقيق التحكم المنطقي. نظام الهيدروليكي التجريبي، مع التحكم الدقيق والمرن للمعدات، سهل ومتفرغ، مريح وآمن.النظام الهيدروليكي المتغير الحساس للحملالمكونات الهيدروليكية المخصصة للعلامات التجارية العالمية الأولى لديها أداء ممتاز وموثوقية عالية.
يتم تجهيز المحرك الكهربائي بمضخة مزدوجة متغيرة ، وخزان زيت 230L ، وكذلك مرشحات زيت الشفط والعودة. يتم تبريد الزيت الهيدروليكي باستخدام جهاز تبريد بالماء ،ومضخة وقود كهربائية مجهزة أيضامع مستوى حماية IP66، فإنه مناسب لبيئات العمل القاسية مع درجات الحرارة العالية، الرطوبة العالية، والآكل العالي.نظام هيدروليكي متغير، التحكم بإحساس الحمل.
مصنوعة من الصلب اللاصق عالية القوة أو الصلب الكربوني عالية الجودة المطاوئ معا، والهيكل هو ميكانيكيا محسنة، مع دعم مستقر والقدرة القوية على تحمل الحمل.سطح التزاوج بين العصا والزلاجة هو الدقة المعالجة، مع توجيه دقيق لضمان جودة الحفر. قابلية التكيف واسعة، التكيف المرن لظروف العمل المعقدة. آمنة وموثوقة، قابلة للتكيف مع البيئات القاسية.سهولة التثبيت والصيانةكفاءة عمل عالية
من خلال تصميم حفرة، هيكل مضغوط، إنتاج مخصص في كندا المقر من خلال القدرة على فتح الحفرة، التشبيك الميكانيكي، فتح التحكم الهيدروليكي، العمل المستقر والمرن والدقيق.يتم تبني وضع الاتصال الخارجي الفريد للاتصال مع رأس الطاقة، وهو مريح لفك التجميع السريع والصيانة.
عادة ما يتم إغلاق مقبض قضيب الحفر ويتبنى مصراع الربيع القالب وفتح الهيدروليكي. عندما يفقد النظام الهيدروليكي الضغط، فإنه يمكن أن يغلق بسرعة وتلقائيا،تعزيم عصا الحفر بأمان وموثوقيةمستوى عال من الأتمتة، وكفاءة تشغيلية متميزة، قادرة على ربط مع نظام التحكم الرئيسي للثقب لتحقيق التحكم التلقائي للقيود والإطلاق.إرشادات دقيقة لضمان جودة الحفر.
