سطح هيدروليكي كامل متكامل DTH تنفجير الصخور التداول العكسي جهاز الحفر الآلي

>> وصف المنتجات

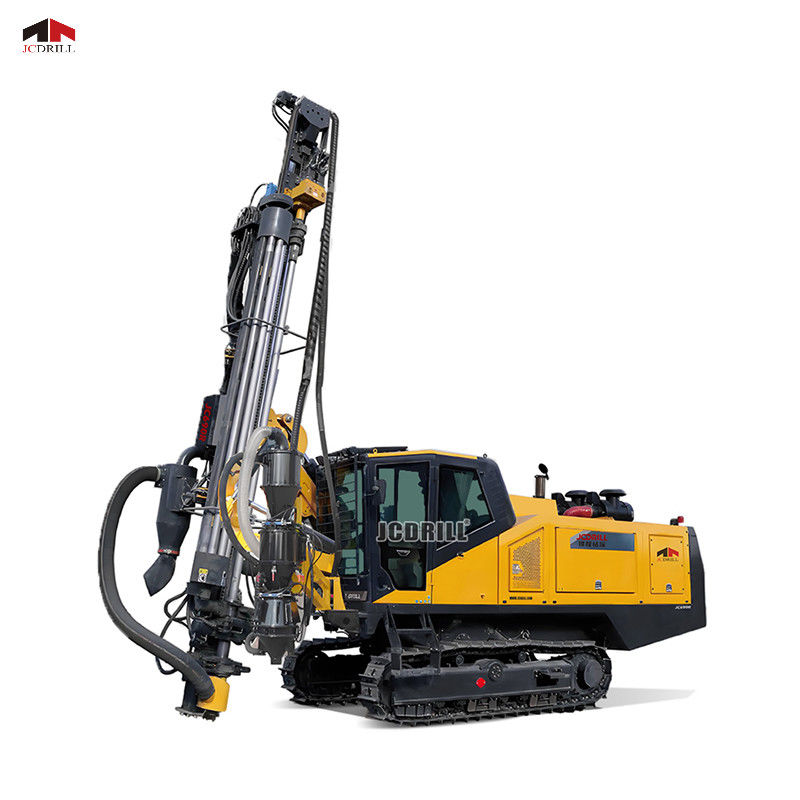

منصة الحفر الهيدروليكية JC690R مصممة لكل من التطبيقات الحفر أسفل الحفرة (DTH) والدورة العكسية (RC). تم تطويرها للتعدين عالية الكفاءة، حفر الآبار المائية،و التنقيب الجيوتيكني، هذا الجهاز يجمع بين الأداء القوي والأتمتة والمسؤولية البيئية في آلة واحدة.

بنيت على الهيكل السفلي القوي للدراجات الزحفية الثقيلة مع مسارات واسعة وقدرة التذبذب 10 درجة ، يضمن JC690R استقرارًا ممتازًا وقابلية للتسلق حتى على الأراضي الوعرة.الآلة مجهزة بكمينز QSL8محرك.9-C360 مزود بتوربو (359 حصان) ، مقترن بمضغوط الهواء المزدوج الدوراني Sullair قادر على ضغط 23 بار وتدفق الهواء 19.5 م 3 / دقيقة.هذه تضمن معدلات اختراق عالية في التكوينات الصخرية بقسوة تتراوح من F=6 إلى F=20.

مفتاح كفاءته هو نظام التعامل مع العصا التلقائي بالكامل، مما يتيح للمشغل تحميل وتفريغ أنابيب الحفر باستخدام جهاز تحكم واحد.كما تتضمن المنصة مجفف غبار هيدروليكي كامل، مما يجعلها متوافقة مع المعايير البيئية الحديثة وضمان بيئة عمل نظيفة وآمنة.

مع الحد الأقصى لقطر الحفر من 152 ملم، وعمق الحفر من 25 مترا، ومقاس عزم الدفع من ما يصل إلى 4300 Nm، JC690R هو أداء شامل في ظروف الحفر المطالبة.

>> مقياس

>> الميزات

1قدرة حفر قوية لنظام مزدوج (DTH + RC)
تم تصميم JC690R للتبديل بسهولة بين أنماط الحفر DTH و RC ، مما يسمح للمشغلين بالتكيف مع التكوينات الجيولوجية المختلفة ومتطلبات المشروع دون تغيير منصات الحفر.

2التشغيل الآلي الرائد في الصناعة
يسمح نظام معالجة الأنابيب التلقائي بتخزين العصا التلقائي بالكامل وتحميلها وتثبيتها عن طريق جهاز تحكم واحد. مما يقلل من كثافة العمل ، ويقلل من وقت التوقف ، ويزيد من سلامة التشغيل.

3نظام التحكم الدقيق
لوحة التحكم سهلة الاستخدام تضم معايير الحفر وتشخيص النظام والتنبيهات.يُساعد عرض زوايا المنصة وضغط الضاغط في الوقت الحقيقي المشغل على تحسين دقة الحفر وإدارة عمليات الموقع بكفاءة.

4. محرك طاقة عالي الكفاءة
مجهزة بمحرك كامينز بطاقة 359 حصان ومضغوط هواء ذو مرحلتين من شركة سولير، يوفر JC690R أداءً موثوقًا به حتى في أصعب التكوينات الصخرية.حقن الوقود ونظام تصفية الهواء مزدوج المراحل يزيد من كفاءة استهلاك الوقود ويمدد عمر المحرك.

5نظام التناوب والتغذية
يحتوي على محرك هيدروليكي Eaton من الولايات المتحدة الأمريكية ، ويوفر الرأس الدوار ما يصل إلى 4300 نسم من عزم الدوران وسرعات الدوران القابلة للتعديل من 0 ٪ 100 RPM.سلسلة التغذية المعززة من الفولاذ المقاوم للصدأ ومحركات دوالية دورية تضمن التشغيل السلس والخالي من الازدحام.

6- الهيكل السفلي للسيارات الثقيلة والقدرة على المناورة
يقدم الهيكل السفلي من نوع الزحف مع خطوط عرضها 350 ملم 10 درجة من التذبذب ، و 20 درجة من الانتقال ، وسرعة السفر 2 ٪ 3 كم / ساعة ،تمكين الانتقال السريع بين مواقع الحفر والاستقرار على أرض غير مستوية.

7نظام جمع الغبار الهيدروليكي
تتضمن المنصة مجمع غبار جاف هيدروليكي ذو درع متحرك لتعقب غبار الحفر بفعالية، وتحسين نوعية الهواء،وحماية المكونات الداخلية ‬ الضرورية للموثوقية على المدى الطويل والامتثال للوائح البيئية.

8تصميم وحدات مع خيارات مخصصة
يتماشى منصة التنقيب مع أجهزة فصل الإعصار RC الاختيارية وأنظمة صناديق الهواء ، مما يجعلها متعددة الاستخدامات لعملية أخذ عينات المعادن والاستكشاف والحفر الدقيق.

>> التطبيق

مشروعات التعدين المفتوحة و تحت الأرض
مثالية لحفر ثقوب التفجير عالية الكفاءة، واستكشاف المعادن، واختيار العينات في كل من البيئات السطحية والجوفية.

المسح الجيولوجي والحفر الاستكشافي
دقة وموثوقية للحفر بالدورة العكسية واختيار عينات القلب مع وحدات RC الاختيارية.

البئر المائي والحفر الحراري الأرضي
حفر الآبار المتوسطة العمق بكفاءة في مختلف طبقات التربة والصخور، مثالية لمشاريع الوصول إلى المياه في المناطق الريفية أو النائية.

مشروعات مدنية وبنية تحتية
قابلة للتطبيق في الحفر الأساسي ، حفر ثقوب المسامير ، وتثبيت المنحدر في الطرق السريعة والجسور والأنفاق والسدود.

التحقيقات البيئية والهيدرولوجية
يوفر دقة ومكافحة الغبار للاختبار العلمي ومراقبة المياه الجوفية والتربة.

الأسئلة الشائعة

س1: ما هو الحد الأقصى لقطر الثقب وعمق JC690R يمكن تحقيقه؟
A1: يدعم JC690R قطرات الثقوب من 115 ∼ 152 مم ويمكن الحفر إلى عمق 25 متر باستخدام تقنيات DTH أو RC.

س2: هل يدعم JC690R تغيير العصا التلقائي؟
الجواب: نعم. يحتوي على مبدل أنابيب حفر أوتوماتيكي بالكامل يدعم قضبان بطول 4 أمتار، مع سعة 5 + 1 قضبان.

السؤال 3: ما نوع المحرك والضاغط المستخدم في هذه المنصة؟
A3: تستخدم المنصة محرك ديزل Cummins QSL8.9-C360-30 بقدرة 264 كيلوواط @ 2100 دورة في الدقيقة ، ومضغ مزدوج المراحل Sullair الذي يوفر ضغط 23 بار وتدفق 19.5 م 3 / دقيقة.

س4: كيف يعمل نظام جمع الغبار؟
A4: تتضمن الآلة مجفف غبار هيدروليكي جاف مع غطاء غبار متحرك ، والذي يزيل الجسيمات بكفاءة ويحسن الظروف الصحية والسلامة في موقع العمل.

السؤال 5: هل يمكن أن تتحمل التضاريس الحادة أو غير المستوية؟
ج5: نعم. مع تأرجح هيكل 10 درجة، 20 درجة القدرة على التسلق، والسكة تحتية المسار العريض، يتم تحسين JC690R للحركة والاستقرار في البيئات الصعبة.

السؤال 6: ما هي الميزات الاختيارية المتاحة؟
A6: الميزات الاختيارية تشمل فاصل إعصار الحفر RC وصندوق الهواء ، مما يجعله مناسبًا لمشاريع أخذ عينات المعادن بالدورة العكسية.

السؤال 7: ما نوع الصخور التي يمكن لـ JC690R حفرها؟
A7: تم تصميمه لتشكيلات الصخور بقسوة تتراوح بين F=6 إلى F=20 ، بما في ذلك الجرانيت والبازالت والحجر الجيري وغيرها من الطبقات المتوسطة إلى الصلبة.

س8: ما مدى سهولة استخدام واجهة التحكم؟
A8: نظام التحكم يعمل بالهيدروليكية، مع قراءات لوحة القيادة البديهية، وعروض الضغط والزاوية في الوقت الفعلي، والتحكم في العصا المتحركة الايرغونومية، مما يجعل التشغيل سهلاً.حتى للمستخدمين الأقل خبرة.
