| الاسم التجاري: | JCDRILL |
| رقم الطراز: | JC617 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C ، T/T ، D/A ، D/P ، Western Union |
| القدرة على التوريد: | 20sets في الشهر |
>> وصف المنتجات

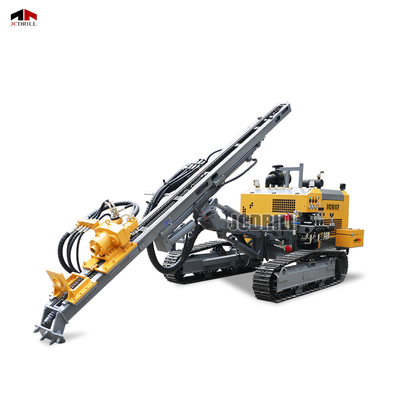

تم تصميم JC617 ، المصمم لتكوينات الصخور الصعبة والكفاءة العالية لأسفل ، بين التصميم الهيكلي القوي والتحكم الهيدروليكي المتقدم لتقديم أداء حفر استثنائي في الظروف الصعبة. مع قدرتها على التعامل مع مستويات صلابة الصخور حتى F = 20 وأقطار الحفر التي تتراوح من -90 إلى 100 مم ، فإن JC617 مناسبة بشكل خاص للتعدين السطحي ، وعمليات المحجر ، وأعمال الأساس للبنية التحتية. يتبنى الحفارة نظام تغذية وتناوب معزز يضمن قدرة الاختراق القوية. يوفر أقصى عزم دوران دوار يبلغ 2400N · M ويعمل بسرعة دوارة مناسبة للحفر الدقيق. تتميز سلسلة الحفر بقضبان φ64mm × 3000 مم ، محسّنة لكل من القوة والقدرة على التكيف في التكوينات المجزأة أو الكاشطة. تم تجهيز JC617 مدعومًا بمحرك ديزل عالي الإنتاج ، بنظام هيدروليكي فعال يتحكم في وظائف التغذية والرفع والدوران والموضع من خلال واجهة مركزية ، وتمكين التشغيل السلس وتخفيض الجهد اليدوي. يعزز التصميم المتكامل السلامة التشغيلية مع تحسين كفاءة الطاقة عبر دورات الحفر الطويلة. يسمح الهيكل الشاق بالمواد الثقيلة وهيكل الترام المستقر للحفلة بالحفاظ على حركة موثوقة عبر التضاريس المعقدة. قمع الغبار ، والمكونات الكهربائية المختومة ، وتخطيط الصيانة الذي يركز على المستخدم يقلل من وقت التوقف عن التوقف ويعزز متانة الماكينة في البيئات الخارجية القاسية. سواء تم استخدامه في الاستكشاف المعدني أو حفر الإنتاج ، يقدم JC617 نتائج متسقة مع انخفاض تكلفة التشغيل وعمر الخدمة الأطول.
>> باريميتر
| تحديد | وحدة | JC617 |
| مواصفات الحفر | ||
| عمق الثقب | م | 30 |
| قطر الحفر | مم | φ90-100 |
| قضيب الحفر | Φ64 مم × 3000 مم | |
| حجم مطرقة DTH | بوصات | 3 "/4" |
| تناوب | ||
| أقصى عزم الدوران | ن · م | 2400 |
| سرعة الدوارة | دورة في الدقيقة | 0-150 |
| قوة الرفع | كيلوغرام | 25 |
| نظام التغذية | ||
| طريقة التغذية | اسطوانة النفط | |
| تغذية السكتة الدماغية | مم | 3340 |
| تمديد التغذية | مم | 900 |
| قوة التغذية | كيلوغرام | 15 |
| محرك | ||
| العلامة التجارية للمحرك | يوشاي | |
| نموذج المحرك | YCD4T22T-105A | |
| تقييم حصان | KW | 78 |
| ضاغط الهواء | ||
| ضغط العمل | MPA | 0.8-1.6 |
| استهلاك الهواء | م/دقيقة | 9-15 |
| الوزن والأبعاد | ||
| وزن | كجم | 4106 |
| أبعاد النقل (L × W × H) | مم | 5500 × 2050 × 2200 |
| المواصفات العامة | ||
| سرعة الترام | كم/ساعة | 0-2 |
| قدرة التسلق | ° | 25 |
| خلوص الأرض | مم | 450 |
| سعة خزان الوقود | ل | 70 |
| ونش | خياري | |
>> الميزات
>> نظام التشغيل: يضمن منصة التحكم المتكاملة البشرية في الجزء الخلفي تشغيلًا بسيطًا وبديهيًا ، مما يتيح للمدرب إدارة كل من الأنظمة الميكانيكية والهدية بسهولة.
>> نظام الطاقة والهواء: مدعوم من محرك ديزل يوتشاي 78 كيلو واط ، يتطابق مع 6- 15 متر مكعب/دقيقة وضغط عمل 0.8- 1.6MPa من أجل أداء DTH الفعال في ظروف الصخور المتوسطة.
>> نظام الهيدروليكي والدوران: يوفر نظام الدوران المزدوج الحركية ما يصل إلى 2400 N · م عزم الدوران وسرعة 150 دورة في الدقيقة ، مما يعزز كفاءة الحفر وضمان القدرة على التكيف في التكوينات الجيولوجية المعقدة.
>> نظام التغذية: آلية تغذية أسطوانة الزيت مع السكتة الدماغية 3340 ملم و 15 نانو كيلو نيوتن يضمن الحفر السلس والمستقر. توفر قوة رفع 25 كيلو نيوتن معالجة قضبان موثوقة وقدرة حفر ثقب عميق.
>> نظام السفر: محرك الزاحف الوعرة بسرعة كحد أقصى كيلومتر/ساعة وسعة تسلق 25 درجة ، قادرة على سحب ضاغط الهواء أثناء التسلق. 450 ملم التخليص الأرض يدعم جميع حركة التضاريس.
>> التطبيق
عمليات التعدين السطحي
تم تصميم JC617 للدقة والقوة في حفر المناجم السطحية. مع عزم الدوران المصنوع من 2400 ن · م والقدرة على حفر ما يصل إلى 30 مترًا ، فإنه يتعامل مع التكوينات الصخرية الصلبة (حتى F = 20) بسهولة.
حفر المحاجر واستخراج الحجر
مثالي لمحاجر الجرانيت والبازلت ، يوفر JC617 أداءً ثابتًا في الظروف الصخرية الكاشطة والمكسورة ، بدعم من قضبان الحفر φ64 مم وتوافق مطرقة 3 "/4".
مشاريع الاستكشاف في منتصف النطاق
يجعل محرك Yuchai المخصص للطاقة ونظام الدوران المزدوج الحركي JC617 مناسبًا للتنقيب عن المعادن والحفر الأساسي المتوسط العميق حيث تكون الطاقة وقابلية المناورة أمرًا بالغ الأهمية.
>> الأسئلة الشائعة
س 1: ما هو أفضل استخدام JC617؟
A1: JC617 مثالي للتعدين السطحي ، وحفر المحاجر ، ومشاريع مؤسسة البنية التحتية التي تتطلب الدقة والطاقة في الظروف الصخرية المتوسطة إلى الصعبة.
س 2: ما هو عمق الحفر وقطر الثقب الذي يدعمه JC617؟
A2: يمكن أن يحفز عمق ما يصل إلى 30 مترًا مع نطاق قطر ثقب يتراوح من 90 إلى 100 مم ، باستخدام المطارق 3 "أو 4".
س 3: أي نوع من قوى المحرك JC617؟
A3: يتم تشغيله بواسطة محرك ديزل Yuchai 78 كيلو واط (نموذج YCD4T22T-105A) ، مما يوفر ناتجًا موثوقًا به استهلاكًا للوقود.
س 4: هل يمكن لـ JC617 التعامل مع التضاريس الصعبة؟
A4: نعم. مع سرعة ترام تصل إلى 2 كم/ساعة ، و 450 ملم التخليص الأرضي ، وسعة تسلق 25 درجة ، فإنه قادر للغاية في الظروف القاسية والمنحدرة.
س 5: ما هو متطلبات الهواء لهذا الحفارة؟
A5: يعمل JC617 بكفاءة مع إمدادات الهواء من 9-15 متر مكعب/دقيقة عند ضغط عمل يتراوح بين 0.8-1.6 ميجا باسكال ، وهو مناسب لمعظم تطبيقات الصخور المتوسطة.
س 6: ما الذي يجعل نظام الدوران والأعلاف مميزًا؟
A6: يتميز الحفارة بنظام دوران مزدوج الحركية يوفر عزم دوران يصل إلى 2400 ن و 150 دورة في الدقيقة. توفر آلية تغذية أسطوانة الزيت بسكتة دماغية ناعمة 3340 مم و 15 نانو كيلو نيوتن.
س 7: هل من السهل تشغيل وصيانة؟
A7: نعم. لوحة التحكم الخلفية المتكاملة سهلة الاستخدام ، والنظام الهيدروليكي المركزي يقلل من الجهد اليدوي. يقلل التصميم الوعرة أيضًا من متطلبات الصيانة في البيئات القاسية.
س 8: هل تدعم معالجة القضبان التلقائية؟
A8: في حين أن JC617 يتضمن إمكانية معالجة القضبان عبر نظام التغذية والرفع (قوة رفع 25 كيلو نيوتن) ، فإن معالجة القضبان التلقائية الكاملة غير مدمجة بشكل افتراضي. تتوفر أنظمة Winch الاختيارية للترقية.
