| الاسم التجاري: | JCDRILL |
| رقم الطراز: | JC103A |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C ، T/T ، D/A ، D/P ، Western Union |
| القدرة على التوريد: | 20sets في الشهر |
>> وصف المنتجات

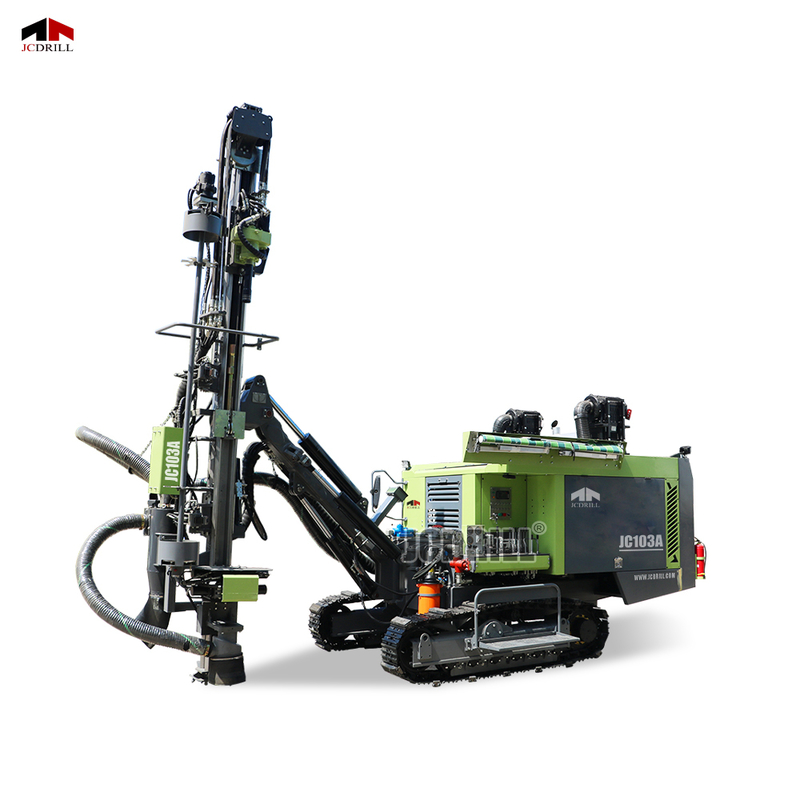

JC103A جهاز الحفر الهيدروليكي أسفل الحفر مصمم لتلبية المتطلبات المتطلبة للتعدين المفتوح وحفر المحاجر.نظام التحكم المتطور يدمج منصة تشغيل إنسانية، مما يسمح للمشغلين بتنفيذ جميع الوظائف الأساسية بسهولة ودقة أكبر. يسمح نظام التعامل مع العصا الآلي بالكامل بتشغيل شخص واحد ،تحسين كفاءة العمل بشكل كبير وخفض تكاليف العمالةيتم تشغيل المنصة بواسطة محرك ديزل عالي الأداء (YUCHAI أو CUMMINS اختياري) مقترنة بنظام مضخة زيت هيدروليكية.وتحركات المشي مدفوعة بمحركات هيدروليكية وأبراجيضمن التحكم السلس والفعال في الحركة. يقدم محرك دوران سلسلة Eaton 6K عزم دوران أقصى 1700 N · m تحت ضغط 13MPa ، مما يضمن اختراق قوي في تكوينات الصخور الصلبة.نظام ضاغط الهواء مزدوج المراحل (15 م3/دقيقة)، 18 بار) يوفر تدفق هواء قوي وفعال لحفر الحفر العميقة. نظام جمع الغبار 14 النواة مع مساحة تصفية 14 متر مربع يتعامل بفعالية مع الغبار الناتج أثناء التشغيل.مرشحات الهواء ذات المرحلتين توفر حماية إضافية في بيئات المناجم الغبارية.
>> مقياس
| المواصفات | الوحدة | JC103A |
| مواصفات الحفر | ||
| عمق الحفرة | م | 21 |
| قطر الثقب | ملم | φ90 115 |
| قطر عصا الحفر | ملم | 76 |
| التناوب | ||
| عزم الدوران | رقم | 1700 |
| سرعة الدوران | rpm | 0 ¥ 150 |
| ضغط التفريغ | MPa | 13 |
| محرك الدوران | سلسلة إيتون 6K | |
| نظام التغذية | ||
| نوع العلف | حزمة سبيكة الألومنيوم + تغذية الأسطوانة الهيدروليكية | |
| شعاع التغذية | سبيكة الألومنيوم | |
| المحرك | ||
| ماركة المحرك | يوكاي | |
| قوة حصانية | كيلوواط | 176 |
| الطلب على ضاغط الهواء | ||
| استهلاك الهواء | م3/دقيقة | 15 |
| نوع الضاغط | ضغط مرحلتين | |
| ضغط العمل | بار | 18 |
| المواصفات العامة | ||
| الوزن الإجمالي | t | 12 |
| سرعة التشغيل | كم/ساعة | سريعة: 3 / بطيئة: 1.5 |
| تخزين العصا | 6+1 (3 أمتار من قضبان الحفر) | |
| صمام التحكم | قيانغتيان | |
| جمع الغبار | (شوان هوا) 14-نواة | |
| النظام الكهربائي | مكونات مستوردة ، IP56 مقاومة للماء / مقاومة للغبار | |
>> الميزات
نظام التشغيل: منصة التحكم المتكاملة الإنسانية، بسيطة وبديهية، تقلل من تعب المشغل وتحسين الكفاءة.
>> النظام الكهربائي: مكونات مستوردة معدل IP56، مقاومة للغبار والماء للعمل الموثوق به في البيئات القاسية.
>> معالجة العصا: تحميل / تفريغ العصا تلقائي بالكامل ، مما يتيح تشغيل شخص واحد سريع وسهل.
>> حزمة التغذية: تصميم سبيكة ألومنيوم خفيفة الوزن للحفر المستقر والفعال.
>> تصفية الهواء: يضمن المرشح مزدوج المراحل دخول الهواء النظيف، مما يحمي أداء المحرك.
ضاغط الهواء: ضاغط ملفوف من مرحلتين، عالية الكفاءة مع إمدادات الهواء 15 م 3 / دقيقة في 18 بار.
>> محرك الدوران: سلسلة إيتون 6K ، يوفر 1700 N · m عزم دوران لأداء الحفر المستقر.
جمع الغبار: نظام تصفية مساحة كبيرة يقلل بشكل فعال من الغبار أثناء الحفر.
الصيانة: مساحة الصيانة الكبيرة للغاية تسهل استبدال قطع الغيار وتقلل من وقت التوقف.
>> التطبيق
عمليات التعدين في الحفر المفتوحة
يتفوق JC103A في الحفر في المناجم المفتوحة بمحرك Eaton 6K ذو عزم دوران عال ومضغوط الهواء ذو المرحلتين القوي ، مما يضمن حفر الثقوب العميقة والفعالة في تشكيلات الصخور الصلبة.
استخراج الحجارة من المحاجر
مثالية لمحاجر الجرانيت والحجر الجيري والرخام ، توفر هذه المنصة إنتاجية عالية وتخفيض تكلفة العمالة مع نظام التعامل مع القضيب التلقائي بالكامل ومنصة التحكم الإنسانية.
الأسئلة الشائعة
السؤال 1: ما نوع مشاريع الحفر المناسبة لـ JC103A؟
A1: تم تصميم JC103A للتعدين في الحفرة المفتوحة ، وحفر المحاجر ، وتفجير البنية التحتية ، وغيرها من تطبيقات الحفر العميق عالية الكفاءة في بيئات الصخور الصلبة.
س2: إلى أي عمق يمكن لـ JC103A الحفر؟
A2: تدعم منصة الحفر أعماق الحفر تصل إلى 21 مترًا مع قطرات ثقوب تتراوح من φ90 إلى φ115 مم.
السؤال 3: هل يمكن لشخص واحد تشغيل منصة الحفر هذه؟
ج3: نعم. بفضل نظامها التلقائي بالكامل للتعامل مع العصا ومحطة التحكم المركزية، يمكن لمشغل واحد إكمال جميع عمليات الحفر بأمان وكفاءة.
س4: ما هي خيارات المحرك المتاحة؟
الجواب 4: يتضمن التكوين القياسي محرك يوكاي الديزل بقوة 176 كيلوواط. محرك كومينز اختياري بناءً على متطلبات العميل.
س5: كيف يتم التعامل مع الغبار أثناء التشغيل؟
ج5: يتم تجهيز JC103A بجهاز جمع غبار Xuanhua ذو 14 جوهرًا بمساحة تصفية 14 متر مربع ، مما يقلل بشكل فعال من الغبار أثناء الحفر. كما يحتوي على تصفية هواء مزدوجة المراحل لحماية المحرك.
س6: أي نوع من ضاغط الهواء يحتاج JC103A؟
A6: يعمل مع ضاغط هواء ملفوف من مرحلتين يوفر تدفق هواء 15 م 3 / دقيقة بضغط 18 بار لأفضل أداء في الثقب.
السؤال 7: هل الآلة مناسبة للبيئات الغبارية أو الممطرة؟
الجواب: نعم. يستخدم النظام الكهربائي مكونات مستوردة مع تصنيف IP56 والتي هي مقاومة للغبار والماء، مما يضمن التشغيل الآمن في ظروف الميدان القاسية.
س8: كم عدد قضبان الحفر التي يمكنها تخزينها على متن الطائرة؟
الجواب 8: يمكن أن تخزن المنصة 6 + 1 قضبان من 3 أمتار كل واحدة ، مما يقلل من وقت التوقف الناجم عن الاستبدال المتكرر للقضبان.
