| الاسم التجاري: | JCDRILL |
| رقم الطراز: | JC710 |
| الـ MOQ: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| شروط الدفع: | L/C ، T/T ، D/A ، D/P ، Western Union |
| القدرة على التوريد: | 20sets في الشهر |

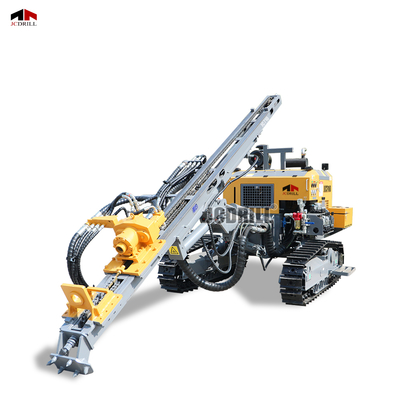

تقدم JC710 مزيجًا متوازنًا من التصميم المدمج، ونقل الطاقة الفعال، وأداء تشكيل الثقوب المستقر. وهي مناسبة بشكل خاص للتطبيقات مثل تثبيت المنحدرات، وآبار الطاقة الحرارية الأرضية، ومشاريع الأساسات الحضرية حيث تكون المساحة محدودة وتكون المرونة ضرورية. تدعم JC710 أعماق حفر تصل إلى 30 مترًا بنطاق قطر ثقب يتراوح بين 90-152 مم، وهي مثالية لاختراق الصخور الصلبة الضحلة. يستخدم النظام قضيب حفر بقطر 64 مم × 3000 مم ويدعم مطارق DTH مقاس 3 بوصات و 4 بوصات، مما يتيح تكوينًا مرنًا لظروف جيولوجية مختلفة. يوفر نظام الدوران أقصى عزم دوران يبلغ 2400 نيوتن متر وسرعات قابلة للتعديل تصل إلى 150 دورة في الدقيقة، مما يضمن دورانًا مستقرًا عبر طبقات مختلفة. يتم تشغيل آلية التغذية بواسطة أسطوانة زيت هيدروليكية قوية، مع شوط 3340 مم وتمديد 900 مم، مما ينتج قوة تغذية تصل إلى 15 كيلو نيوتن وقدرة رفع 25 كيلو نيوتن مما يسمح للجهاز بالحفاظ على التحكم في التكوينات الصخرية المتشققة والحصوية.
نطاق الثقب: 90-115 مم
عمق الثقب: 30 مترًا
محرك YUCHAI بقوة 78 كيلوواط
تم تجهيز JC710 بمحرك ديزل Yuchai YCD4T22T-105A بقوة 78 كيلوواط، مما يضمن إنتاجًا موثوقًا مع الحفاظ على كفاءة استهلاك الوقود بخزان سعة 70 لترًا. يعمل الجهاز بفعالية مع ضواغط الهواء التي توفر 9-15 متر مكعب في الدقيقة عند 0.8-1.6 ميجا باسكال، مما يجعله متوافقًا مع أنظمة الهواء الشائعة منخفضة إلى متوسطة الضغط. بوزن إجمالي يبلغ 4.6 طن فقط وأبعاد نقل 5550 × 2050 × 2600 مم، توفر JC710 قابلية نقل ممتازة. توفر قدرتها على التسلق بزاوية 35 درجة وخلوص أرضي 450 مم أداءً فائقًا على الطرق الوعرة، خاصة في المواقع الوعرة أو المنحدرة. يعزز تكامل الرافعة الاختياري وتصميم التحكم البديهي مرونتها التشغيلية.
| المواصفات | الوحدة | JC710 |
|---|---|---|
| مواصفات الحفر | ||
| عمق الثقب | متر | 30 |
| قطر الثقب | الميزات | 90-152 |
| قطر قضيب الحفر | الميزات | 64 |
| طول قضيب الحفر | الميزات | 3000 |
| مطرقة DTH | بوصة | 3 / 4 |
| الدوران | ||
| أقصى عزم دوران | نيوتن متر | 2400 |
| سرعة الدوران | دورة في الدقيقة | 0-150 |
| قوة الرفع | 15 | 25 |
| نظام التغذية | ||
| نوع التغذية | وحدة الحفر والدوران: توفر عزم دوران يصل إلى 2400 نيوتن متر وسرعة دوران من 0-150 دورة في الدقيقة. مصمم لمطارق 3 بوصات و 4 بوصات، يضمن النظام حفرًا سلسًا وموثوقًا في نطاق أقطار الثقوب من 90-152 مم. | شوط التغذية |
| مم | الميزات | تمديد التغذية |
| مم | الميزات | قوة التغذية |
| كيلو نيوتن | 15 | المحرك |
| ماركة المحرك | ||
| يوتشاي | وحدة الحفر والدوران: توفر عزم دوران يصل إلى 2400 نيوتن متر وسرعة دوران من 0-150 دورة في الدقيقة. مصمم لمطارق 3 بوصات و 4 بوصات، يضمن النظام حفرًا سلسًا وموثوقًا في نطاق أقطار الثقوب من 90-152 مم. | YCD4T22T-105A |
| القدرة المقدرة | وحدة الحفر والدوران: توفر عزم دوران يصل إلى 2400 نيوتن متر وسرعة دوران من 0-150 دورة في الدقيقة. مصمم لمطارق 3 بوصات و 4 بوصات، يضمن النظام حفرًا سلسًا وموثوقًا في نطاق أقطار الثقوب من 90-152 مم. | 78 |
| نوع المحرك | محرك ديزل | سعة خزان الوقود |
| لتر | وحدة الحفر والدوران: توفر عزم دوران يصل إلى 2400 نيوتن متر وسرعة دوران من 0-150 دورة في الدقيقة. مصمم لمطارق 3 بوصات و 4 بوصات، يضمن النظام حفرًا سلسًا وموثوقًا في نطاق أقطار الثقوب من 90-152 مم. | طلب ضاغط الهواء |
| ضغط العمل | ميجا باسكال | 0.8-1.6 |
| استهلاك الهواء | ||
| متر مكعب في الدقيقة | 9-15 | الوزن والأبعاد |
| الوزن الإجمالي | كجم | 4636 |
| أبعاد النقل (الطول × العرض × الارتفاع) | ||
| مم | 5550 × 2050 × 2600 | المواصفات العامة |
| سرعة التحرك | الميزات | 0-2 |
| قدرة التسلق | ||
| درجة | 35 | الخلوص الأرضي |
| مم | 450 | رافعة |
| اختياري | الميزات | نظام التحكم: توفر محطة المشغل المثبتة في الخلف تصميمًا بديهيًا وتحكمًا مركزيًا لعمليات ميدانية فعالة. تعزز الواجهة المبسطة الدقة وتقلل من إجهاد المشغل في جلسات العمل الطويلة. |
| المحرك وإمداد الهواء: يعمل بمحرك ديزل Yuchai بقوة 78 كيلو واط (موديل YCD4T22T-105A)، متوافق مع طلب هواء يتراوح بين 9-15 متر مكعب في الدقيقة وضغط يصل إلى 1.6 ميجا باسكال، مناسب للحفر DTH متوسط العمق في مختلف التضاريس. | وحدة الحفر والدوران: توفر عزم دوران يصل إلى 2400 نيوتن متر وسرعة دوران من 0-150 دورة في الدقيقة. مصمم لمطارق 3 بوصات و 4 بوصات، يضمن النظام حفرًا سلسًا وموثوقًا في نطاق أقطار الثقوب من 90-152 مم. | آلية التغذية: توفر تغذية أسطوانة الزيت بشوط 3340 مم وقوة دفع 15 كيلو نيوتن اختراقًا مستقرًا، بينما تعزز قوة الرفع 25 كيلو نيوتن كفاءة التعامل مع القضبان. يدعم تصميم التغذية المدمج إعادة التموضع السريعة في المساحات الضيقة. |
الأسئلة الشائعة
ج 1: يمكن لجهاز JC710 الحفر حتى عمق 30 مترًا بأقطار ثقوب تتراوح من 90 إلى 152 مم. وهو متوافق مع مطارق DTH مقاس 3 بوصات و 4 بوصات.
ج 2: نعم. بفضل قدرته على التسلق بزاوية 35 درجة، وهيكل الزحف، والخلوص الأرضي 450 مم، يعمل JC710 بشكل جيد على مواقع العمل الوعرة أو المائلة.
س 4: كيف يتم نقل وتشغيل JC710 في المناطق الحضرية؟
س 5: هل يمكن استخدام JC710 للحفر الحراري الأرضي؟
