| الاسم التجاري: | JCDRILL |
| رقم الطراز: | JC103A |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C ، T/T ، D/A ، D/P ، Western Union |
| القدرة على التوريد: | 20sets في الشهر |
>> وصف المنتجات

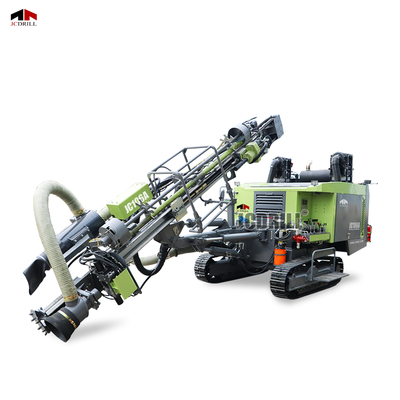

كمعدات حفر متعددة الاستخدامات وفعالة في الحفرة ، تم تصميم JC106A لتطبيقات الحفر الصخري على عمق ضحل إلى متوسط.يحتوي المنصة على منصة تشغيل سهلة الاستخدام وتحسين الأداء في كل من قوة الحفر والاستقرار الهيكليمع عمق الحفر يصل إلى 21 مترًا ودعم قطرات الثقوب φ90-152 مم ، فإنه يتفوق في مشاريع التعدين والهندسة. يتم تشغيل نظام الدوران بواسطة محرك هيدروليك من سلسلة Eaton 6K ،توفير عزم دوران يصل إلى 3500N · m مع سرعات متغيرة سلسة من 0-120rpmنظام تغذية هيدروليكي للأسطوانة يقدم تقدمًا ومسحًا مستقرًا ، بقوة تغذية أقصاها 12kN ، قوة سحب 18kN ، ضربة 3400mm ،وتوسيع 1100 ملم على حزمة تغذية خفيفة الوزن ولكنها صلبة من سبيكة الألومنيومالطاقة تأتي من محرك يوكاي الديزل 206 كيلوواط، متطابقة تماما مع نظام ضغط الهواء في مرحلتين التي توفر 15 أو 18m3 / دقيقة في ضغط العمل 20-22 بار.يدمج الجهاز جمع غبار Xuanhua ذو 14 نواة ومكونات كهربائية مستوردة مع تصنيف IP56 للحصول على موثوقية فائقة ضد الماء والغبارتخزين قضبان متكاملة (6 + 1 تكوين ل 3m قضبان) ، ووزن إجمالي 10.5 طن وسرعات الترامب تصل إلى 3 كم / ساعة تجمع بين قابلية النقل مع الصلابة.والصمامات التحكم QIANGTIAN مختومة تقليل وقت التوقف وتكاليف الصيانة جعل JC106A فعالة من حيث التكلفة، حل محترف لاحتياجات الحفر الخاصة بك.
>> مقياس
| المواصفات | الوحدة | JC106A |
| مواصفات الحفر | ||
| عمق الحفرة | م | 21 |
| قطر الثقب | ملم | φ90-115 / 115-152 |
| قطر عصا الحفر | ملم | 76 |
| تخزين عصى الحفر | 6+1 (3 م × φ64) / اختياري 6+1 (3 م × φ76) | |
| مطرقة DTH | بوصة | 4 |
| قطعة الحفر | ملم | 115 |
| التناوب | ||
| عزم الدوران | رقم | 3500 |
| سرعة الدوران | rpm | 0-120 |
| ضغط التفريغ | MPa | 13 |
| محرك الدوران | سلسلة إيتون 6K | |
| نظام التغذية | ||
| نوع العلف | الحبل السلكي + الاسطوانة الهيدروليكية | |
| أقصى قوة تغذية | kN | 12 |
| أقصى قوة سحب | kN | 18 |
| أقصى سرعة تغذية | م/س | 1 |
| شعاع التغذية | سبيكة الألومنيوم | |
| ضربة التغذية | ملم | 3400 |
| تمديد الغذاء | ملم | 1100 |
| المحرك | ||
| ماركة المحرك | يوكاي | |
| قوة حصانية | كيلوواط | 206 |
| الطلب على ضاغط الهواء | ||
| استهلاك الهواء | م3/دقيقة | 15 أو 18 (اختياري) |
| نوع الضاغط | ضغط مرحلتين | |
| ضغط العمل | بار | 22 أو 20 (اختياري) |
| المواصفات العامة | ||
| الوزن الإجمالي | t | 10.5 |
| الحجم (L × W × H) | ملم | 8800 × 2300 × 2600 |
| سرعة التشغيل | كم/ساعة | سريعة: 3 / بطيئة: 1.5 |
| صمام التحكم | قيانغتيان | |
| جمع الغبار | (شوان هوا) 14-نواة | |
| النظام الكهربائي | مكونات مستوردة ، IP56 مقاومة للماء / مقاومة للغبار | |
>> الميزات
نظام التشغيل: منصة التحكم المتكاملة في الخلف تمكن من المراقبة السهلة والتحكم المركزي.صمام التحكم QIANGTIAN يضمن موثوقة
العملية
>> نظام الطاقة: مجهز بمحرك YUCHAI بقوة 206 كيلوواط. يطابق ضاغط مرحلتين مع تدفق الهواء 18 م 3 / دقيقة وضغط 22 بار للحفر DTH الفعال.
نظام هيدروليكي: يقدم محرك Eaton 6K عزم دوران 3500 N · m. نظام تغذية الأسلاك + الأسطوانة الهيدروليكية يضمن تغذية مستقرة وقوية بقوة سحب 18 kN.
>> نظام السفر: هيكل مثبت على الزحف مع محرك سرعة مزدوجة (حتى 3 كم / ساعة) ، الحركة المستقرة على التضاريس المعقدة.
>> نظام الحفر: يدعم ثقوب φ90-152 ملم بمطرقة 4 بوصة. تخزين 6 + 1 عصا تلقائي (3m × φ64 أو φ76) يسهل التعامل مع العصا.
>> مكافحة الغبار: يقدم جهاز جمع الغبار من نوع Xuanhua ذو 14 نواة والمكونات الكهربائية المستوردة ذات التصنيف IP56 حماية قوية من الغبار والماء.
>> التطبيق
التنقيب عن المناجم والنفجار في الحفر المفتوحة
تم تصميم JC106A لحفر الثقوب الصخرية على عمق ضحل إلى متوسط في تطبيقات التعدين.وضغط الهواء 22 بار توفر اختراق موثوق به في تكوينات الصخور الصلبة.
محجر الصخور والإنتاج الصخري
مثالية لحجارة الحجر الجيري والجرانيت والحجارة الرملية ، يسمح JC106A ′s مجموعة قطر الثقب الواسعة (φ90 ′152 مم) ومطابقة المطرقة 4 "بالعمل بمرونة في طبقات متنوعة.
أماكن عمل بعيدة أو صعبة
يوفر النظام الكهربائي IP56 ومجمع الغبار 14 النواة تشغيلًا موثوقًا في بيئات غبارية ورطبة أو صعبة ، مما يقلل من التآكل ويحمي الأنظمة الداخلية.
الأسئلة الشائعة
س1: ما هي التطبيقات النموذجية لـ JC106A؟
A1: JC106A مناسبة للتعدين في الحفرة المفتوحة ، وحفر المحاجر ، وأسس البنية التحتية ، والثقوب التفجير ، ومشاريع الهندسة المدنية التي تتطلب حفرة ضحلة إلى متوسطة العمق.
س2: ما هو عمق الحفر وقطر الحفر الذي يدعمه؟
ج2: إنها تقوم بحفر ما يصل إلى عمق 21 متر مع نطاق قطر الثقب من φ90 إلى 152 مم ، متوافق مع مطرقة DTH 4 بوصات.
السؤال 3: هل مناسبة لتشكيلات الصخور الصلبة؟
A3: نعم. يحتوي JC106A على محرك دوران قوي من Eaton 6K بثلاثمائة وخمسمائة نسمة من عزم الدوران وضغط الهواء يصل إلى 22 بار ، مما يتيح الحفر الفعال في ظروف الصخور الصلبة.
س4: كم عدد قضبان الحفر التي يمكن أن تحملها الآلة؟
A4: تدعم المنصة 6 + 1 قضبان حفر ، طول كل منها 3 أمتار ، مع تكوينات اختيارية لقضبان φ64 أو φ76 مم.
س5: هل يمكن تشغيله من قبل شخص واحد؟
ج5: نعم. منصة التحكم الخلفية المتكاملة ونظام تخزين العصا التلقائي تجعل استخدام المشغل الواحد آمن وفعال على حد سواء.
س6: ما نوع المحرك والضاغط الذي تستخدمه؟
A6: يتم تشغيل JC106A بواسطة محرك ديزل YUCHAI بقوة 206 كيلوواط. يتناسب مع ضاغط هواء مزدوج المراحل يقدم 15 ′′ 18 m3 / min بضغط عمل 20 ′′ 22 بار.
السؤال 7: ما هي التدابير المتخذة لحماية الغبار والماء؟
الجواب 7: تتضمن الآلة مجمع غبار Xuanhua ذو 14 نواة لقمع الغبار والمكونات الكهربائية المستوردة مع تصنيف IP56 لمقاومة المياه والغبار الممتازة.
السؤال الثامن: ما مدى قدرة هذه المنصة على التحرك في الموقع؟
A8: يتم تركيب JC106A على هيكل الزحف مع حركة مزدوجة السرعة (1.5 ∼ 3 كم / ساعة) ، مما يسمح لها بالتنقل على أرض معقدة بكفاءة.
