| الاسم التجاري: | JCDRILL |
| رقم الطراز: | JC712 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C ، T/T ، D/A ، D/P ، Western Union |
| القدرة على التوريد: | 20sets في الشهر |
>> وصف المنتجات

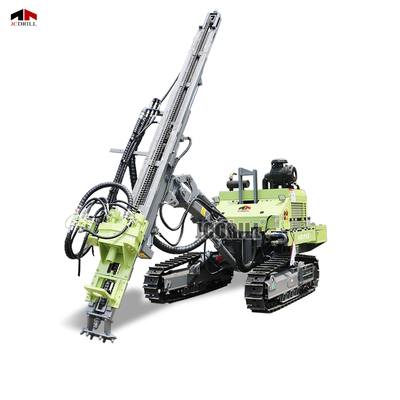

تم تصميم JC712 للحفر على عمق متوسط مع زيادة مرونة التشغيل، يدعم عمق الحفر يصل إلى 35 مترًا، حيث يخدم مجموعة واسعة من الظروف الجيولوجية.يقدم أطوال قضيب الحفر القابلة للتكيف (2000mm أو 3000mm) ومدى قطر الثقب من φ90 إلى 140mm حلول متنوعة للبناء، حفر الآبار المائية، والاستكشاف الجيولوجي.تعزيز الامتثال البيئي وسلامة المشغلين من خلال تقليل الجسيمات المحمولة بالهواء إلى الحد الأدنىجنبا إلى جنب مع بناء الجهاز القوي وواجهة التحكم سهلة الاستخدام، يجعل JC712 موثوق بها. مع وزن إجمالي 5.3 طن وأبعاد النقل المدمجة من 5550 × 2290 × 2600 مم،يقدم JC712 تحركًا ممتازًا وإمكانية الوصول للموقعوقدرته على الصعود 35 درجة والمسافة المفتوحة من الأرض 450 ملم تتيح العمل على التضاريس الوعرة، في حين أن الرافعة الاختيارية تضيف.توفر المنصة عزم الدوران القوي القصوى من 2500N · m عند سرعات متغيرة تصل إلى 140rpmلضمان اختراق الصخور الفعال وتشكيل الثقوب المستقرة.يقدم نظام تغذية أسطوانة الزيت الهيدروليكية القوية مسار 3340mm و 900mm امتداد بقوة تغذية 15kN وقدرة رفع 25kN، مما يتيح التعامل بسلاسة ومراقبة العصا أثناء الحفر. مدفوعة بمحرك ديزل يو تشاي YC4A100-T20 موثوق به بقوة 70kW،JC712 توازن الطاقة وكفاءة الوقود مدعومة من خزان الوقود 70 لتريتطلب نظامها الهوائي ضاغط هواء قادر على إمداد 10-18m3 / min عند 0.7-1.8MPa ، مناسبة لمجموعة متنوعة من ظروف إمداد الهواء.الاختيار للكفاءةعمليات الحفر النظيفة والمرنة.
>> مقياس
| المواصفات | الوحدة | JC712 |
| مواصفات الحفر | ||
| عمق الحفرة | م | 35 |
| قطر الثقب | ملم | φ90- 140 |
| قطر عصا الحفر | φ64 | |
| طول عصا الحفر | 2000/ 3000 ملم | |
| حجم مطرقة DTH | بوصات | 3 " / 4 " |
| التناوب | ||
| أقصى عزم دوران | رقم | 2500 |
| سرعة الدوران | rpm | 0 ¥ 140 |
| قوة الرفع | kN | 25 |
| نظام التغذية | ||
| نوع العلف | أسطوانة زيت | |
| ضربة التغذية | ملم | 3340 |
| تمديد الغذاء | ملم | 900 |
| قوة التغذية | kN | 15 |
| المحرك | ||
| ماركة المحرك | يوتشاي | |
| نموذج المحرك | YC4A100-T20 | |
| الطاقة المسجلة | كيلوواط | 70 |
| سعة خزان الوقود | (ل) | 70 |
| ضاغط الهواء | ||
| ضغط العمل | MPa | 0.7 ¢1.8 |
| استهلاك الهواء | م3/دقيقة | 10 ¢ 18 |
| الوزن والأبعاد | ||
| الوزن | كيلوغرام | 5278 |
| أبعاد النقل (L × W × H) | ملم | 5550 × 2290 × 2600 |
| المواصفات العامة | ||
| سرعة التشغيل | كم/ساعة | 0 ¢2 |
| القدرة على التسلق | ° | 35 |
| الإفراج عن الأرض | ملم | 450 |
| الرافعة | اختياري | |
| طريقة جمع | 12 النوع الجاف للقلب | |
>> الميزات
>> نظام التحكم: لوحة التحكم الخلفية المتكاملة مع تخطيط بديهي تبسط عمليات الحفر.التصميم الذي يركز على المستخدم يضمن التعامل المريح والوصول السهل إلى عناصر التحكم الأساسية أثناء المهام المعقدة.
>> نظام الطاقة: مجهز بمحرك Yuchai YC4A100-T20 بقوة 70 كيلوواط. يجمع بين تدفق الهواء 10-18m3 / min وضغط 0.7-1.8 MPa للتوافق المرن مع المطرقات من 3 إلى 4 بوصة في مختلف طبقات الصخور.
>> آلية الدوران والتغذية: يقدم الرأس الدوار مزدوج المحرك حتى 2500N · m عزم دوران مع التحول الهيدروليكي بسلاسة مزدوجة السرعة.نظام تغذية أسطوانة الزيت يوفر 3340mm ضربة وطاقة دفع 15kN لفعالية تشكيل الثقوب مستقرة.
>> مرونة الحفر: يدعم قطر فتحة φ90-140mm مع قضبان φ64 في طول 2000mm أو 3000mm ، مما يوفر تكوينات قابلة للتكيف مع مختلف حدود التضاريس والمساحة.
>> التنقل والصيانة: يضمن الهيكل السفلي الصلب قدرة الصعود 35 درجة حتى عند سحب ضاغط.الهيكل المدمج البالغ وزنه 5278 كجم مع تصميم غطاء محكم يجعل النقل والصيانة أسهل في مواقع العمل الصعبة
>> التطبيق
الحفر الأساسي في المناطق الحضرية والضارية
مع عمق الحفر يصل إلى 35 مترًا وخيارات العصا المرنة (φ64 × 2000 / 3000 مم) ، يعد JC712 مثاليًا لعمل الأساسات السكنية والتجارية والبلدية.طول النقل 5 م) وقومة عزم قوية تجعلها مناسبة للعمل في مساحة محدودة مثل ترسانة الطابق السفلي أو المكعبات الصغيرة.
حفر الآبار المائية في ظروف الأرض المختلطة
تم تصميم JC712 لثقوب φ90~140 مم ، مما يجعلها حلًا موثوقًا لحفر الآبار المائية من العمق الضحل إلى المتوسط في كل من التشكيلات الصخرية الصلبة والحملية.يضمن محرك الديزل 70 كيلوواط و 2500 N · m عزم دوران ثابت حتى في الطبقات الصعبة.
فتحات مضخات الحرارة الأرضية
يسمح دوران السرعة المزدوجة وتوافق ضاغط الهواء (1018 م 3 / دقيقة عند 0.7 1.8 مبا) بالحفر الفعال والنظيف لتركيبات الحلقة الحرارية الأرضية.أجهزة جمع الغبار ذات النوع الجاف من 12 قلب تحسن السلامة البيئيةخاصة في عمليات الحفر السكنية.
الاستقرار في المنحدرات وتطويق التربة
بفضل ضربة الغذاء 3340 ملم وقدرة التسلق 35 درجة، JC712 تتفوق في التلال أو التضاريس غير مستقرة.و حفر الحفر في مشاريع تعزيز البنية التحتية مثل الطرق السريعةالسدود والسكك الحديدية.
الأسئلة الشائعة
س1: ما هي تطبيقات الحفر التي تناسب JC712 بشكل أفضل؟
A1: تم تصميم JC712 لمهمات الحفر بعمق متوسط بما في ذلك حفر الآبار المائية والثقوب الحرارية الأرضية وتراكم الأساس ومشاريع استقرار المنحدر.
س2: ما هو الحد الأقصى لعمق الحفر وقطر الثقب المدعوم؟
A2: يدعم إلى عمق 35 مترًا وقطر الثقب يتراوح من φ90 ملم إلى φ140 ملم ، متوافق مع مطرقات DTH 3 أو 4 بوصة.
السؤال 3: هل المنصة مناسبة للاستخدام في التلال أو المناطق غير المستوية؟
ج3: نعم، مع القدرة على تسلق 35 درجة و 450 مم من الأرض، فإنه يؤدي بشكل جيد على التضاريس الوعرة ومواقع العمل غير المستوية.
س4: ما نوع ضاغط الهواء المطلوب للعمل؟
A4: يتطلب JC712 ضاغط هواء يوفر تدفق هواء 10 ′′18 m3 / min بضغط عمل 0.7 ′′1.8 MPa.
س5: هل تضم المنصة نظام جمع الغبار؟
ج5: نعم، يأتي مجهزا بـ 12 مركز جمع الغبار من النوع الجاف لضمان عمليات أكثر نظافة وموافقة بيئية أفضل.
س6: كيف يتم التعامل مع قضيب الحفر أثناء التشغيل؟
A6: يستخدم نظام تغذية أسطوانة الزيت مع مسار 3340 ملم و 900 ملم امتداد ، مما يوفر إدخال العصا السلس واستردادها.
السؤال 7: ما هو تكوين نظام الطاقة؟
الجواب 7: يتم تشغيل المنصة بواسطة محرك الديزل Yuchai YC4A100-T20 بقوة 70 كيلوواط مع خزان وقود 70 لتر ، مما يوفر توازنًا بين الطاقة وكفاءة الوقود.
السؤال 8: هل يضم الرافعة مع المنصة؟
ج8: يتوفر الرافعة كميزة اختيارية ويمكن تكوينها بناءً على احتياجات الحفر المحددة.
