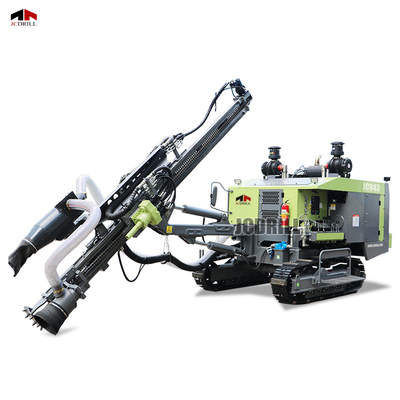

نظام الدوار المتميز ضاغط الهواء المتكامل أسفل حفرة الصخرة تنفجير حفرة سطح حفر مع جامع الغبار

>> وصف المنتجات

تم تصميم JC843 للحفر الدقيق في مشاريع العمق المتوسط، والجمع بين قوة قوية مع تكنولوجيا تغذية متقدمة لتحقيق تشكيل ثقب مستقر وفعال.مصممة لأعمق الحفر تصل إلى 21 مترًا وقطر الثقب بين φ90 و 115mm، فهي مثالية للتطبيقات التي تتطلب أداء ثابت في ظروف الصخور المعتدلة.يحتوي نظام الدوران في المنصة على محرك من سلسلة إيتون 2K يوفر عزم دوران يصل إلى 2200N · m وسرعات متغيرة من 0 إلى 100rpm، يوفر ديناميكية الحفر المسيطرة. نظام التغذية يستخدم آلية سلسلة محرك التي تضمن حركة التغذية السلسة والموثوقة مع محرك 3400mm و 1100mm امتداد،قادرة على تطبيق قوة تغذية أقصاها 12kN وسرعة تغذية تصل إلى 1m/sيتم تشغيلها بواسطة محرك ديزل يو تشاي ذو طاقة 162 كيلوواط، يدمج JC843 نظام هواء ضغط من مرحلتين يقدم 15m3/min بضغط عمل 1.8MPa،تحسين الطاقة الهوائية لكفاءة مطرقة الحفرة.حزمة التغذية الفولاذية عالية القوة والبنية الإطارية المقاومة تعزز الاستقرار التشغيلي وطول العمر تحت أحمال العمل الثقيلة.وزنها 9.5 طن و قياسه 8400 × 2300 × 2400 مم ،المنصة توازن قوة كبيرة مع حجم النقل القابل للإدارةمع سرعات ترام من 3km / h (سريع) و 1.5km / h (بطيء) ، JC843 تتكيف بشكل جيد مع متطلبات التنقل في الموقع.تتضمن صمامات التحكم في QIANGTIAN والمكونات الكهربائية المستوردة ذات التصنيف IP56يضمن JC843 التحكم الهيدروليكي الدقيق وحماية البيئة القوية.

>> مقياس

>> الميزات

>> نظام التحكم: وحدة التحكم المثبتة في الخلف تجمع بين الحفر والإغلاق ومراقبة النظام في لوحة مركزية واحدة. مجهزة بأجهزة ذكية للتشخيص في الوقت الحقيقي،تنبيهات الخطأ، وتعليقات التشغيل تعزز السلامة وكفاءة سير العمل.

>> نظام الطاقة والهواء: يتم تشغيله بواسطة محرك ديزل يوتشاي مزود بتوربو بقوة 162 كيلوواط للحصول على أداء موثوق بكفاءة وقود. مقترنة بنظام ضاغط من مرحلتين يقدم 15 م 3 / دقيقة عند 1.8 MPa ،ضمان إنتاج عالية الضغط ثابت لعمليات DTH المطالبة.

>> وحدة الدوران والتغذية: يقدم محرك سلسلة إيتون 2K عزم الدوران يصل إلى 2200 N · m مع نطاق سرعة ثابت من 0 ٪ 100 دورة في الدقيقة. يتكيف رأس الدوران متعدد التروس مع الظروف الجيولوجية المتنوعة.يوفر نظام التغذية القائم على السلسلة 3400 ملم مسار وتوسيع 1100 ملم للقوة، قوة دفع و سحب مستقرة.

>> هيكل الحفر: متوافق مع قضبان الحفر φ64 × 3000 ملم ومطرقات DTH 3 "، دعم الثقوب من φ90 × 115 ملم إلى أعماق 21 م.الحزمة الفولاذية المقاومة عالية القوة تقليل الاهتزاز وتضمن الصمود على المدى الطويل في البيئات الصعبة.

>> تحركية ومكافحة الغبار: مجهزة بشاسية الزحف لتحسين القدرة على التكيف مع الموقع وتحديد السرعة المزدوجة (سريع: 3 كم / ساعة ، بطيء: 1.5 كم / ساعة).يضمن جهاز تجميع الغبار من النوع الجاف متكامل من 12 جوهر تصفية الجسيمات الفعالة، دعم هواء أكثر نظافة وتشغيل أكثر أمانا في مواقع الحفر الحضرية أو المغلقة.

>> التطبيق

JC843 جهاز حفر DTH للمشاريع الحفر الصخرية المتوسطة العمق

تم تصميم JC843 للحفر الدقيق في التكوينات الصخرية متوسطة العمق، مثالية للتعدين السطحي، التفجير في المحاجر، الاستكشاف الحراري الأرضي، ومشاريع تأسيس البنية التحتية البلدية.مع عمق الحفر يصل إلى 21 مترًا وقطر الثقب من φ90 إلى 115 مم، فهي مناسبة للتطبيقات التي تتطلب كل من الحركة والاستقرار في المناطق المعقدة.

بفضل محرك الديزل يوتشاي بقوة 162 كيلوواط ومضغوط هواء من مرحلتين 15m3 / min @ 1.8MPa ، يوفر JC843 أداءً ثابتًا للحفر في الحفرة (DTH) ،حتى في طبقات الصخور الصلبة أو المكسورة.

يوفر المحرك الدوار من سلسلة إيتون 2K عزم دوران 2200 نومتر مع سرعات متغيرة من 0 ′′ 100 دورة في الدقيقة ، ويتكيف مع الظروف الجيولوجية المختلفة.نظام التغذية القائم على السلسلة والحزمة التغذية الفولاذية عالية القوة تضمن تشكيل ثقب حفر فعال ودقيق مع الحد الأدنى من الاهتزازات.

يستخدم JC843 عادة في:

عمليات التعدين المفتوحة و تحت الأرض

الارتكاز الكهرومائي وتثبيت المنحدر

إعداد فتحات التفجير في مواقع البناء

حفر المسح الجيولوجي والهيدرولوجي

حفر الآبار المائية في الصخور الصلبة

نظام الزحف ذو السرعة المزدوجة ومجمع الغبار الجاف المدمج يجعل منه الحل المثالي لمناطق البناء الحضرية والمناطق الحساسة للبيئةومواقع الحفر البعيدة حيث الموثوقية، مكافحة الغبار، والطاقة هي حاسمة.

الأسئلة الشائعة

س1: ما هو الحد الأقصى لعمق الحفر والقطر لـ JC843؟
ج: يدعم JC843 أعماق الحفر تصل إلى 21 مترًا مع قطرات ثقوب تتراوح من φ90 إلى φ115 مم ، باستخدام قضبان حفر φ64 × 3000 مم ومطرقة DTH 3 بوصة.

س2: ما نوع المحرك والضاغط الذي يستخدمه JC843؟
الجواب: يتم تشغيله بواسطة محرك ديزل يوتشاي مزود بتوربو بقوة 162 كيلوواط ويتميز بضاغط هوائي من مرحلتين يقدم 15 م 3 / دقيقة عند 1.8 MPa ، مناسبة للحفر المستمر عالي الضغط DTH.

السؤال 3: هل JC843 مناسبة لظروف الصخور الصلبة؟
ج: نعم ، تم تصميم JC843 لتشكيلات الصخور المتوسطة إلى الصلبة ، ومجهزة بمحرك دواري Eaton 2K ذو عزم دوران عال (2200 N · m) وسرعة متغيرة (0 ‰ 100 rpm) ،مثالية للصخور ذات قوة ضغط عالية.

السؤال 4: كيف يتم تكوين نظام التغذية؟
ج: يستخدم آلية تغذية مدفوعة بالسلاسل مع مسار 3400 مم وامتداد تغذية 1100 مم ، قادرة على تقديم قوة تغذية تصل إلى 12 كيلون ، مما يضمن عمليات دفع سحب مستقرة وفعالة.

السؤال 5: ما هي سرعة التشغيل ومدى تحرك الجهاز؟
ج: يتم تركيب JC843 على هيكل الزحف مع حركة سريعة مزدوجة: 3 كم / ساعة (سريعة) و 1.5 كم / ساعة (بطيئة) ، مما يسمح بإعادة التمركز بشكل موثوق على مختلف المناطق.

السؤال 6: هل لديها ميزات مكافحة الغبار؟
ج: نعم، وهي مجهزة بنظام جمع الغبار من النوع الجاف ذو 12 نواة يقلل من الجسيمات المحمولة بالهواء ويتوافق مع المعايير البيئية للمواقع الحضرية أو المغلقة.

السؤال 7: ما نوع المشاريع التي يستخدم فيها JC843 عادة؟
الجواب: يستخدم JC843 على نطاق واسع في عمليات التفجير في المحاجر، وتثبيت الأساسات، وعمليات التعدين، وحفر الآبار المائية، والاستكشاف الحراري الأرضي،خاصة عندما يكون هناك حاجة إلى عمق حفر متوسط وضغط الهواء العالي.
